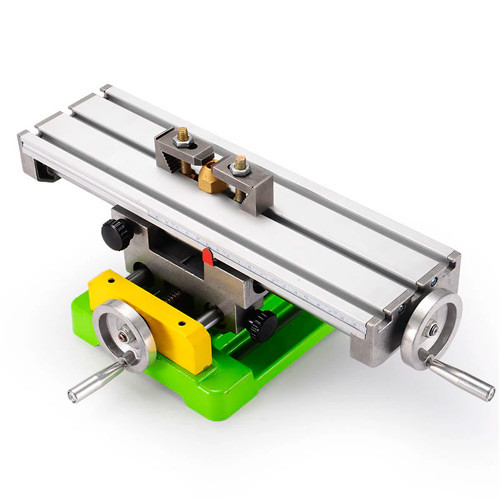

Координатний стіл BG-6350 350x100мм для свердлильного фрезерного верстата
- В наявності
- Код: 117575
5 288 ₴
- +380 (93) 309-40-75Лайф
Координатний стіл — це пристосування для точного позиціонування оброблюваних на станках виробів. Має явну перевагу перед тисками — можливість поперечного і поздовжнього переміщення робочої поверхні і закріпленої заготівки.
Більш вдосконалений і посилений аналог моделі BG-6330, до того ж дана модель рахується найбільш близькою до промислового аналогу. На відміну від двох попередніх моделей, BG-6350 має по дві направляючі на кожний напрямок (вздовж і поперек). За рахунок чого конструкція більш стійка до появи небажаних люфтів.
Робоча поверхня виготовлена з алюмінію, регулювання положення здійснюється шляхом обертання ходових гвинтів. На маховики нанесена міліметрова розмітка з шкалою поділки 0.05 мм. Чавунна основа має 4 паза для кріплення координатного столу до основи свердлильного верстата.
Також виробник додав систему фіксації робочої поверхні, рухому міліметрову лінійку з бігунком для ще більш точного і швидкого позиціювання заготівки. Та встановив посилені, більш міцніші металічні підшипники.
- З'єднання типу “ластівчинин хвіст” для мінімізації люфтів
- Робоча поверхня: 350 x 100 мм
- Висота від основи столу: 122 мм
- Хід по вісі Х: 180 мм
- Хід по вісі Y: 50 мм
- Крок трапецеїдального гвинта: 3 мм
- Ціна поділки на маховиках: 0.05 мм
- Міжвісьова відстань (для кріплення на станину): 102 мм
- 3 фрезеровані Т-подібні пази (12х6х5 мм), для встановлення закладних болтів
- Відстань між Т-пазами столу: 34 мм
- Діаметр прецизійних направляючих: 12 мм
- Діаметр силового столу: 14 мм
- Вага: 6.5 кг
- В комплекті кріпильний набір та інструкція на англійській мові
- Ціна: 5 288 ₴
