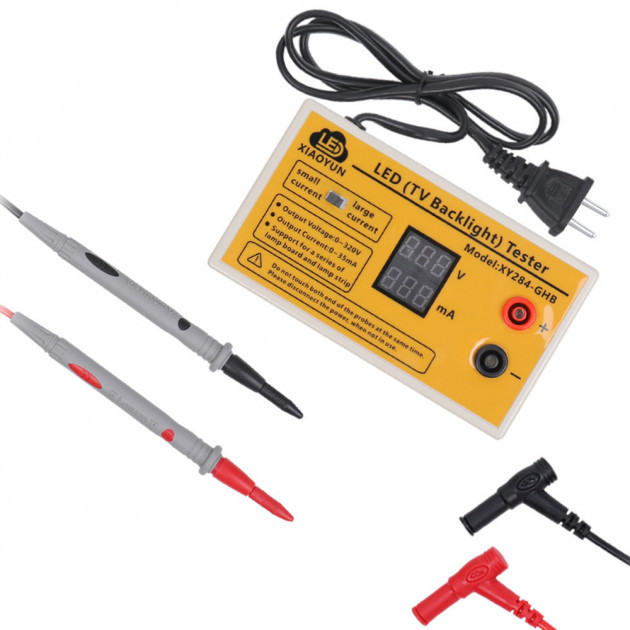

Тестер світлодіодів, підсвітки РК ТВ XY284-GHB автоматичний, 0-320В

Опис Тестера світлодіодів, підсвітки РК ТВ XY284-GHB автоматичний, 0-320В

Тестер XY284-GHB використовується для перевірки світлодіодних LED-панелей, LED-планок, окремих світлодіодів підсвічування рідкокристалічних матриць моніторів і телевізорів. Також є можливість перевірки LED панелей і LED-планок без розбирання матриці.

Для використання тестера потрібно під'єднати щупи, які входять до комплектації, до гнізда, зазначені «+» і «-». Червоний щуп потрібно під'єднати до гнізда «+», чорний щуп у гніздо «-». Після під'єднання щупів із пробників потрібно зняти захисні кембрики. Довжина дротів щупів становить 90 см, довжина щупів 15 см, довжина пробників щупів 22 мм.

Живлення тестера може здійснюватися від побутової електромережі змінного струму з напругою 220 В. Напруга живлення може змінюватися від 85 до 265 В змінного струму. Довжина шнура живлення становить 1 м, на кінці шнура євровилка.

Червоний і чорний щупи не можна замикати між собою, оскільки утворюється коротке замикання.

Після увімкнення напруги живлення вмикатися дві 3 розрядні 7-сегментні індикатори, які позначені V (що огортає вихідну напругу) і mA (що тече вихідний струм). До тестера не можна під'єднувати навантаження, поки на індикаторі V не стабілізується значення вихідної напруги в межах 315 — 320 В.

З огляду на високу вихідну напругу, не можна одночасно братися руками за пробники червоного та чорного щупа, щоб уникнути удару струмом.

Тестер обладнаний двопозиційним перемикачем із позиціями small current і large current. позиції перемикача вказує на максимальний вихідний струм тестера. Рекомендується застосовувати позицію small current під час перевірки LED планок або окремих світлодіодів, а позицію large current під час перевірки LED панелей.

Не рекомендується вмикати LED-панель, LED планки й окремі світлодіоди в реверсному напрямку, особливо за позиції перемикача large current.

Характеристики:

• Напруга живлення: 85 – 265 В змінного струму;
• Довжина шнура живлення: 1 м;
• Вихідна напруга тестера: 0 – 320 В;
• Вихідний струм тестера: 0 – 35 мА;
• Щупи: CAT III 1000 В 20 А;
• Довжина дротів щупів: 90 см;
• Довжина щупів: 15 см;
• Довжина пробників щупів: 22 мм;
• Розміри тестера: 140 х 80 х 40 мм;
• Вага комплекту: 366 г.

Комплектація

• Тестер;
• Щуп CAT III 1000 В 20 А — 2 шт.;
• Інструкція користувача англійською мовою.

*Колір і відтінок виробу на світлині може відрізнятися від реального. Комплектація товару може змінюватися виробником без повідомлення. Магазин не несе відповідальності за зміни, внесені виробником.
