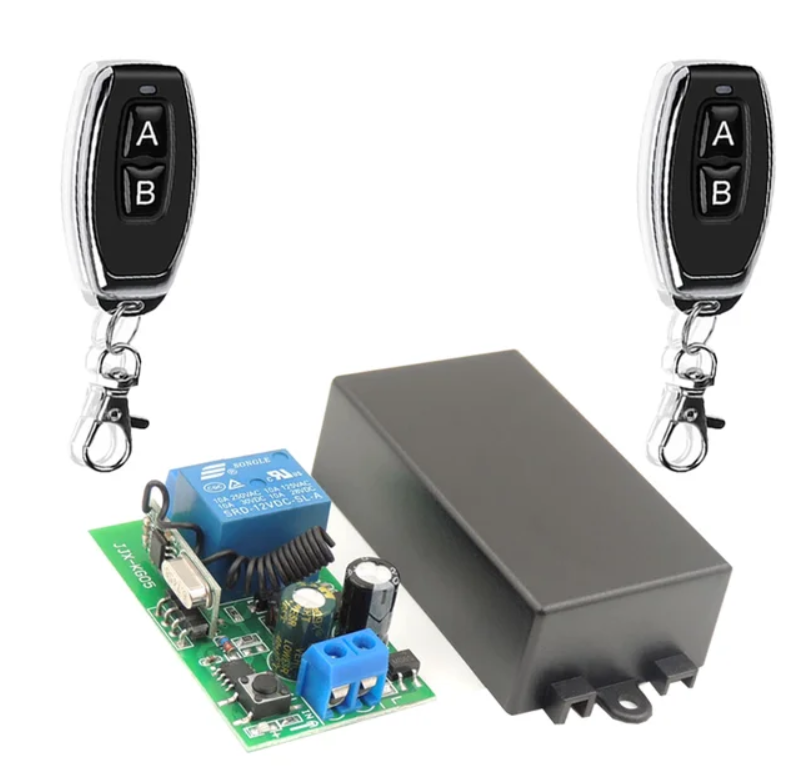

Реле 1-канальне бездротове 220 В 433МГц, 2 пульти, Arduino 9442
- В наявності
- Код: 021321
640 ₴
585 ₴
- +380 (93) 309-40-75Лайф
Опис Реле 1-канального бездротового 220 В 433МГц, 2 пульти, Arduino 9442
1-канальне бездротове реле 220 В, використовується для керування освітленням, двигуном, дверима або воротами, домашньою електронікою на відстані за допомогою компактного пульта дистанційного керування двома кнопками. Під час натискання кнопки на пульті загоряється червоний світлодіод. Реле чудово підходить для мікроконтролерів, зокрема Arduino.
Модуль виготовлений у невеликому пластиковому корпусі чорного кольору, у формі коробочки. Знизу є отвори для дротів.
Перед початком під'єднання для зручності модуль можна вийняти з корпусу. Потім потрібно під'єднати до виведення модуля IN живлення 220 В змінного струму, до виведення OUT потрібно під'єднати пристрій, яким бажаєте керувати, він так само має харчуватися від 220 В.
Під час натискання кнопки на пульті на платі загоряється червоний світлодіод і реле спрацьовує. Також на платі встановлена кнопка для приєднання нових брелоків або обнулення наявних.
Для отримання сигналів від пульта дистанційного керування використовується радіомодуль, який працює на частоті 433 MГц.
Режими роботи:
«Режим «Звінок». Реле замкнуте, поки натиснута кнопка пульта ДК. Якщо відпустити кнопку — реле розімкнеться. Використовується одна кнопка пульта.
Режим «Візнярний вимикач». Натискання кнопки пульта дистанційного керування замикає реле, повторне натискання — розмикає. Використовується одна кнопка пульта.
Режим «Двохкнопковий вимикач». Одна кнопка пульта ДК вмикає реле, друга — вимикає.
Програмування:
РЕЖИМ 1 - «ЗВОНОК»: Натисніть кнопку навчання приймача 1 раз, світлодіод моргне 1 раз, і перейде в режим постійного світіння — це ознака готовності приймача прийняти код пульта. Натисніть на пульті ДК будь-яку кнопку 1 раз (ета кнопка надалі й працюватиме), світлодіод приймача моргне тричі та згасне, це означає код пульта успішно прийнятий, і приймач і пульт готові до спільної роботи в цьому режимі.
РЕЖИМ 2 — «ОДНОКНОПНИЙ ВИКЛЮЧувач» на 2 КАНАЛАХ: Натисніть кнопку навчання приймача двічі, світлодіод моргне двічі, і перейде в режим постійного світіння — це ознака готовності приймача прийняти код пульта. Натисніть на пульті ДК будь-яку кнопку 1 раз (ета кнопка надалі й працюватиме), світлодіод приймача моргне тричі та згасне, це означає код пульта успішно прийнятий, і приймач і пульт готові до спільної роботи в цьому режимі.
РЕЖИМ 3 — «ДВУХНОПТОЧНИЙ ВИКЛЮЧувач»: Натисніть кнопку навчання приймача тричі, світлодіод моргне тричі, і перейде в режим постійного світіння — це ознака готовності приймача прийняти коди пульта.
Оскільки в цьому режимі використовуються 2 кнопки, першою в приймач записується кнопка вмикання, друга — вимикання. Які для цього будуть обрані кнопки на пульті — залежить від вашого смаку. Записування сигналів кнопок пульта в приймач записується так само, як і в попередніх випадках.
РЕЖИМ 4 — «ОБНУЛЕННЯ ПУЛЬТОВ»: Щоб очистити приймач від записаних кодів, потрібно натиснути кнопку навчання 8 разів. Після цього всі коди в приймачі будуть стерті.
Внимание! Ви можете до бездротового модуля, під'єднати до 15 пультів. Кожен із них можна запрограмувати на індивідуальні команди.
Характеристики:
- Напруга спрацьовування: AC 220 В;
- Робоча частота: 433 МГц;
- Максимальна комутована напруга: AC 250 В;
- Максимальний комутований струм: 10 А;
- Дальність роботи пульта: до 100 метрів на повністю відкритому просторі (у приміщенні результат буде набагато меншим);
- Кількість каналів: 1;
- Кількість кнопок на пульті ДК: 2;
- Розміри корпусу реле: 64 х 36 х 20 мм;
- Розмір плати реле: 55 х 32 х 16,5 мм.
Комплектація
- 1-канальне бездротове реле 220 В
- Пульт ДК — 2 шт.
*Колір і відтінок виробу на світлині може відрізнятися від реального. Комплектація товару може змінюватися виробником без повідомлення. Магазин не несе відповідальності за зміни, внесені виробником.
Основні | |
---|---|
Виробник | Arduino |
Країна виробник | Китай |
Стан | Новий |
Користувацькі характеристики | |
Гарантія | 14 днів |
Дальність роботи пульта | до 100 метрів на повністю відкритому просторі (у приміщенні результат буде куди меншим) |
Доставка/оплата | Відсилання великогабаритних товарів і товарів вартістю до 200 грн. здійснюється за передоплатою в частковому або повному об'ємі. Термін доставки 2 робочих дні |
Кількість каналів | 1 |
Кількість кнопок на пульті ДК | 2 |
Максимальна комутована напруга | AC 250 В |
Розмір плати реле | 55 х 32 х 16,5 мм |
Розміри корпусу реле | Розміри корпусу реле |
