Однофазне твердотільне реле SSR-40AA 40А AC-AC
- В наявності
- Код: 1317
272,55 ₴
- +380 (93) 309-40-75Лайф
Однофазне твердотільне реле SSR-40AA 40А 24-380В використовується для безконтактної комутації пристроїв з робочою напругою 24 – 380 В змінного струму частотою 50/60 Гц.
Для використання реле його потрібно ввімкнути в ланцюг з робочою напругою 24 – 380 В змінного струму, яку потрібно комутувати, клемами «1» і «2» (полярність не має значення). Потім до клем «3» і «4» (полярність не має значення) потрібно підключити керуючий сигнал змінного струму з напругою 80 – 250 В на включення/вимикання реле.
Якщо на реле подається керуючий сигнал, то повинен горіти червоний світлодіод, розташований на корпусі реле.

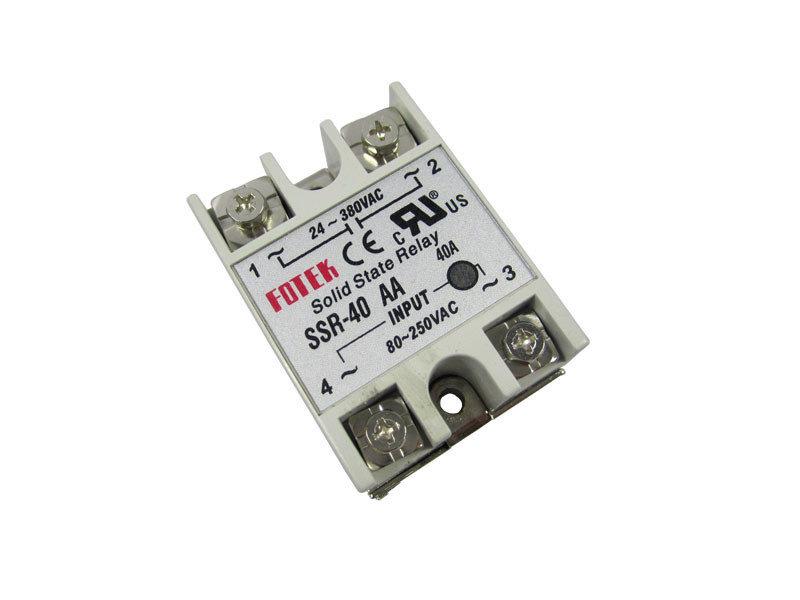

На корпусі однофазного твердотільного реле SSR-40AA 40А AC-AC є чотири клеми затиску.
Клеми «1» і «2» використовуються для комутації ланцюгів. Клеми «3» і «4» використовуються для підключення до реле керуючого сигналу змінного струму.
Харчування реле здійснюється від керуючого сигналу змінного струму. Напруга живлення 80 – 250 В змінного струму.
Характеристики:
модель: SSR-40 AA;
тип: AC – AC;
метод управления: коммутация при переходе тока через ноль;
номинальное управляющее напряжение: 80 – 250 В переменного тока;
напряжение включения/ выключения: больше 45 В / меньше 35 В;
ток срабатывания: 5 мА/110 В;
номинальное напряжение нагрузки: 24 – 380 В переменного тока;
номинальный ток нагрузки: 40 А;
падение напряжения: 1,6 В / 2,5°С;
максимальный кратковременный ток: 410 А;
ток утечки: 3 мА;
время отклика на входной сигнал: меньше 10 мс;
диэлектрическая прочность: более 2,5 кВ АС / 1 мин;
сопротивление изоляции: более 50 МОм / 500В DC;
діапазон робочих температур: -20 – 80°С;
фізичні розміри (Д х Ш х В): 60 х 45 х 24 мм;
вага: 110 р.
- Ціна: 272,55 ₴
