Твердотільні або напівпровідникові реле призначені для безконтактної комутації нагрівальних елементів, ламп розжарювання та іншого електрообладнання з резистивної навантаженням (при дотриманні особливих умов для навантаження індуктивного характеру).
В твердотілих реле комутація кіл навантаження здійснюється безконтактно за рахунок комутації вбудованих напівпровідникових елементів, що дає їм ряд переваг перед звичайними електромеханічними реле:
- Відсутність іскор і електричної дуги при комутації
- Менший рівень електромагнітних перешкод при комутації
- Істотно більший ресурс служби
- Не вимагають профілактичних робіт в процесі експлуатації
- Можливість високого швидкодії (швидкості комутації)
- Малі розміри

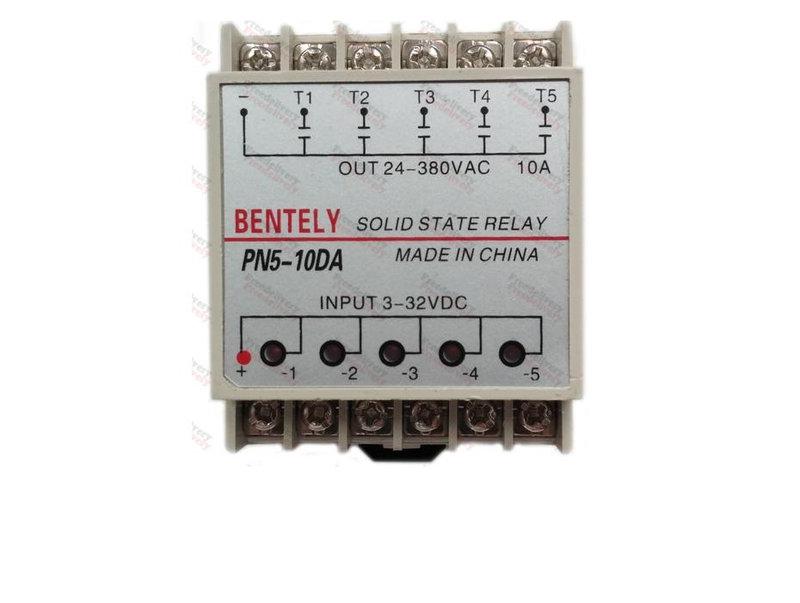

Характеристики:
- Пятиканальное, однофазне
- Монтується на 35 мм DIN-рейку
- Тип: DC-AC
- Номинальное управляющее напряжение: 3-32 В постоянного тока
- Напряжение включения/выключения : вкл > 2.4 В / выкл < 1 В
- Ток срабатывания: 4 мА/12 В
- Метод управления: коммутация при переходе тока через ноль. Нет помех, создающихся 3-й гармоникой при включении
- Номинальное напряжение нагрузки: 24-380 В переменного тока
- Падение напряжения: 1.6 В/25 °С
- Номинальный ток нагрузки: 10 А
- Ток утечки: ≤0.7 мА
- Время отклика на входной сигнал: менее 10 мс
- Диэлектрическая прочность: более 2.5 кВ АС / 1 мин
- Сопротивление изоляции: более 50 МОм / 500 В DC
- Диапазон рабочих температур: -20°С...+80°С
- Размер: 6.4 х 5.1 х 3 см
- Вага: 70 г
Увага! Твердотільні реле SSR не призначені для комутації електродвигунів. Однак вони можуть використовуватись для цих цілей при виконанні наступних умов:
- Повинен бути забезпечений 5-8 кратний запас по струму;
- Обов'язково використання радіатора охолодження (і бажано з вентилятором охолодження)
Таке нестандартне застосування реле використовуйте на Ваш страх та ризик.
- Ціна: 787,75 ₴
