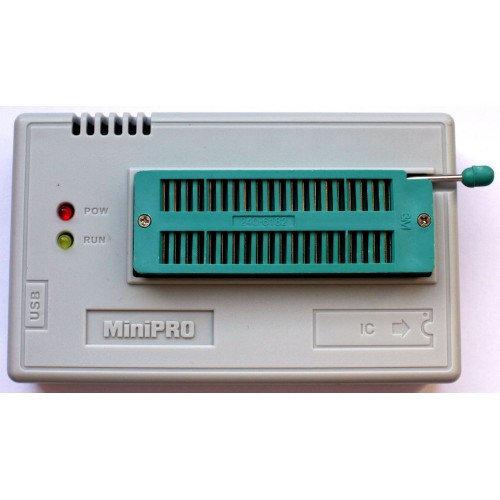

USB програматор MiniPro TL866A + адаптери 10 в 1

USB програматор MiniPro TL866A використовується для програмування (прошивки), зчитування або тестування багатьох типів мікросхем мікроконтролерів від різних виробників. На даний момент програматор підтримує більше 13 тис мікросхем мікроконтролерів. Це паралельні ROM мікросхеми серій 26/27/28/29/37/39/49/50, EPROM 26/27/37 серій, FLASH 28/29/39/49/Intel82/ST M50/TC58 серій, EEPROM 24C/85C/25/26/45/95/93C/ST M35080 серій; мікроконтролери PIC, MCS-51 Atmel/Intel/Philips-NXP, AVR ATMEGA/ATtiny/ AT90XXX, SST SST89E,F,Cxx/SST89Vxx, SyncMOS SM89/SM79/SM59/SM39, Winbond W78E5xx, мікросхеми PLD, GAL та інші. Здійснює функціональне тестування мікросхем SRAM, ТТЛ 54/74 і КМОП 40хх серій.
Використання програматора MiniPro TL866A:
Спочатку потрібно встановити на комп'ютер програми і драйвери для роботи з програматором. Програми і драйвера йдуть в комплекті з програматором на CD диску. Також програми і драйвери можна скачати: англомовна програма,російськомовна програма, драйвера.
Наступний крок ? підключення до комп'ютера. Програматор підключається до комп'ютера за допомогою кабелю USB тип A – USB тип B. Програматор буде працювати з USB специфікації USB 1.1 на швидкості 12 Мбіт/с.
Після підключення до комп'ютера на програматорі повинні загорітися два світлодіода: червоний (горить) – напруга живлення, жовтий (мерехтить) – передача даних. При підключенні програматора операційна система комп'ютера повинна автоматично визначити пристрій і почати установку драйверів за умови, що драйвера були встановлені попередньо. Якщо драйвера не почали встановлюватися автоматично, то потрібно це зробити вручну самостійно за допомогою диспетчера устаткування операційної системи.
Перед програмуванням (прошивкою) потрібно запустити і налаштувати програмне забезпечення до програматора. Інструкцію по роботі з програмним забезпеченням можна скачати тут або тут.
Програмне забезпечення працює з операційними системами Windows 2000/Win XP/WIN 2003/WIN 2008/WIN Vista/Win7 32 розрядних, так і 64-розрядними.
Тепер можна приступати до програмування. Якщо ви будете програмувати мікросхему на ZIF панелі програматора, то потрібно підняти ручку-фіксатор, щоб відкрити пази для установки мікросхеми. Необхідно від'єднати мікросхему, яку збираєтеся програмувати, від кінцевого пристрою і встановити її по ключу в пази програматора (ключ повинен вказувати на ручку-фіксатор). Потім опустити ручку-фіксатор, щоб зафіксувати мікросхему.
Якщо ви будете програмувати мікросхему через ICSP (In Circuit Serial Programming, внутрішньосхемного програмування) роз'єм, потрібно підключити до програматора 6-провідникової кабель, що йде в комплекті. Кабель потрібно підключати білим коннектором 2510 KF 6P до програматора, а коннектором BLS-6 до ICSP роз'єму програмованої мікросхеми.
Якщо потрібно запрограмувати мікросхеми, виконані в корпусах PLCC або SOP, можна використовувати 9 перехідників, які йдуть в комплекті з програматором:

• DIP8 – SOP8/SOP16
• DIP16 – SOP8/SOP16, MSOP8/SSOP16 (в розібраному вигляді)
• DIP8 – SOP8 (сокет 150 мілов)
• DIP8 – SOP8 (сокет 200 – 208 мілов)
• DIP28 – SOP28 (сокет 300 мілов)
• DIP40 – PLCC44 (можливість демонтажу мікросхеми з допомогою PLCC екстрактора)
• DIP32 – PLCC32 (можливість демонтажу мікросхеми з допомогою PLCC екстрактора)
• DIP24 – PLCC28 (можливість демонтажу мікросхеми з допомогою PLCC екстрактора)
• DIP20 – PLCC20 (можливість демонтажу мікросхеми з допомогою PLCC екстрактора)

Використання перехідників: всі перехідники встановлюються в ZIF панель програматора по ключу, як зображено на піктограмах, які є на корпусах перехідників. Мікросхеми в перехідники без сокетів встановлюються з допомогою пайки або за допомогою обережного закріплення ніжок мікросхеми механічним шляхом (крокодилом, прищіпкою тощо). Для використання перехідників з сокетами потрібно натиснути на верхню частину сокета, вставити по ключу мікросхему і відпустити верхню частину сокета для закріплення мікросхеми.
В комплекте с программатором идет инструмент для извлечения микросхем, исполненных в корпусе PLCC (PLCC Extractor) модели WJ-368. Он предназначен для безопасной установки и извлечения микросхем, исполненных в корпусе PLCC из безпаечных PLCC переходников со специальными пазами.
Питание программатора MiniPro TL866A осуществляется от USB порта компьютера. Потребляемый ток от USB порта в процессе программирования – 20 мА, а в режиме чтения ? 7 мА.

В комплект входить:
Програматор MiniPro TL866A
USB кабель
ICSP кабель
Диск з ПЗ
Панелька для програмування, адаптер SOP28-DIP28 (300 мілов)
Панелька для програмування, адаптер SOP8-DIP8 (150 мілов)
Панелька для програмування, адаптер SOP8-DIP8 (200-208 мілов)
Панелька для мікросхем, адаптер PLCC44-DIP44
Панелька для мікросхем, адаптер PLCC32-DIP32
Панелька для мікросхем, адаптер PLCC28-DIP24
Панелька для мікросхем, адаптер PLCC20-DIP20
Адаптер SOP8/MSOP8/TSSOP8/SSOP8/SOP16-DIP16
Адаптер SOP16/SOP8-DIP8
Екстрактор, щипці для PLCC, інтегральних схем, чіпів
