SOIC8 SOP8 Адаптер затиск для USB-програматора

SOIC8 SOP8 Адаптер затиск для USB-програматора використовується для програмування мікросхем, виконаних у корпусі SOIC8 SOP8, серій BIOS, 24, 25, 93 без демонтажу з встановленого місця. Також можливе програмування мікросхем, виконаних у корпусі SOP8 і SOP16 з демонтажем з встановленого місця і подальшою установкою на контактні площадки перехідника. Прошивка здійснюється з допомогою програматорів з ZIF панелями.

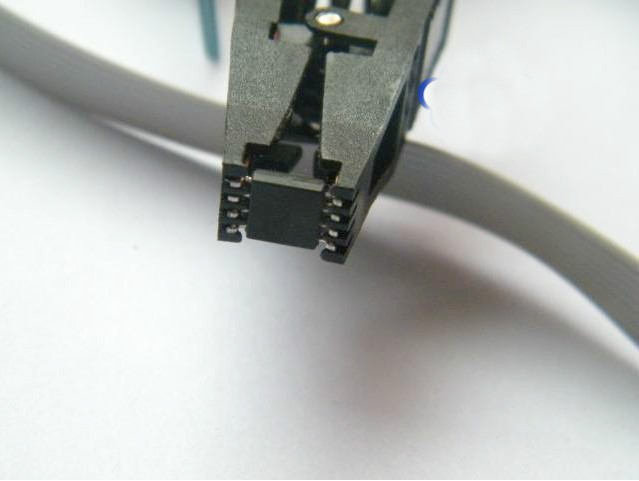

Для використання перехідника потрібно правильно його встановити нижньою частиною в пази ZIF панелі програматора. Контакт «1» перехідника повинен збігатися з першим контактом на ZIF панелі (для кожної серії мікросхем перший контакт на ZIF панелі може відрізнятися). Якщо потрібно запрограмувати мікросхему, виконану в корпусі SOP8, яка знаходиться безпосередньо на платі (без демонтажу), потрібно підключити шлейф з затиском до перехідника. Конектор шлейфу має 10 пінів, а перехідник 8, але на шлейфі відрізані два зайвих дроти, тому треба підключати до перехідника саме ті 8 пінів шлейфу, які активні. Але для правильності підключення цього мало. На шлейфі перший провід маркований червоними крапками і при підключенні коннектора шлейфу до перехідника маркований провід повинен бути над контактом перехідника з позначенням «1». Коли конструкція зібрана і підключена програматор, потрібно правильно підключити затискач до мікросхемі, як зображено тут. Як говорилося вище, перший провід шлейфу маркований червоними крапками. Потрібно відстежити маркований провід до затискача і визначити яка клема буде «першої» та відповідно підключити затискач до мікросхемі перша клема до першої ніжці. Коли все правильно підключено, можна починати програмування. Також можна встановити в затиск і демонтовану мікросхему, як зображено тут.
Если нужно запрограммировать демонтированную микросхему, исполненную в корпусе SOP8 или SOP16, то на плате переходника есть по одной контактной площадке под эти типы корпусов. Соединить микросхему с контактной площадкой можно как с помощью пайки, так и с помощью  аккуратного закрепления ножек микросхемы механическим путем (крокодилом, прищепкой и т.п.). Микросхемы нужно устанавливать по ключу, как изображено на пиктограмме, которая есть на плате переходника.
Сигналы управления и питание переходник получает от программатора.

Характеристики:

перехідник сумісний з програматорами, у яких є: ZIF панель;
можливість підключення: демонтованих і встановлених мікросхем;
контактні майданчики для мікросхем, виконаних в корпусі: SOP8 або SOP16;
можливість підключення до затискача мікросхем, виконаних в корпусі: SOIC8 SOP8;
довжина шлейфу: 45 см;
розміри перехідника (Д х Ш х В): 39 х 16 х 18 мм;
вага комплекту: 20 р.

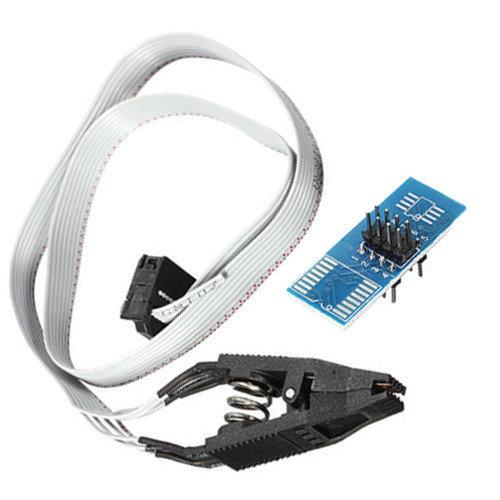

Комплект поставки:

• адаптер-перехідник SOP8 SOP16 для USB-програматора;
• шлейф з затиском SOIC8 SOP8.
