USB - UART TTL FT232RL конвертер, Arduino

USB - UART TTL FT232RL конвертер для Arduino використовується для програмування мікросхем мікроконтролерів, що підтримують рівні сигналів TTL (3,3 В або 5В). Практичне застосування – прошивка різних пристроїв на мікроконтролерах: тюнер, GPS+навігатор, WiFi роутер, автомагнітола, рація (радіостанція), XBOX360 і т. п.
Для використання USB - UART TTL FT232RL конвертера потрібно підключити його до USB порту комп'ютера за допомогою кабелю USB тип А – miniUSB тип B (в комплект поставки не входить). Якщо при підключенні до комп'ютера ініціалізація адаптера пройшла успішно, операційна система почне пошук та встановлення драйверів для конвертера. Якщо операційна система не змогла встановити драйвера – це потрібно зробити самостійно, попередньо скачавши їх у вільному пошуку.
Важливо: не рекомендується встановлювати драйвера вище версії 2.10, т. к. в деяких платах вони можуть скинути налаштування чіпа FT232RL.

Після підключення операційна система повинна визначити конвертор USB to Serial COM Port. Після установки драйверів конвертер має визначитися як USB Serial Converter. Потім на комп'ютер потрібно записати спеціальні програми для роботи з конвертером і підключається до нього пристроєм т. н. термінали. Потім підключити до висновків конвертера пристрій, який потрібно програмувати, і починати роботу.
Плата конвертера не має корпусу, тому не можна піддавати плату впливу агресивного середовища і статичної електрики.

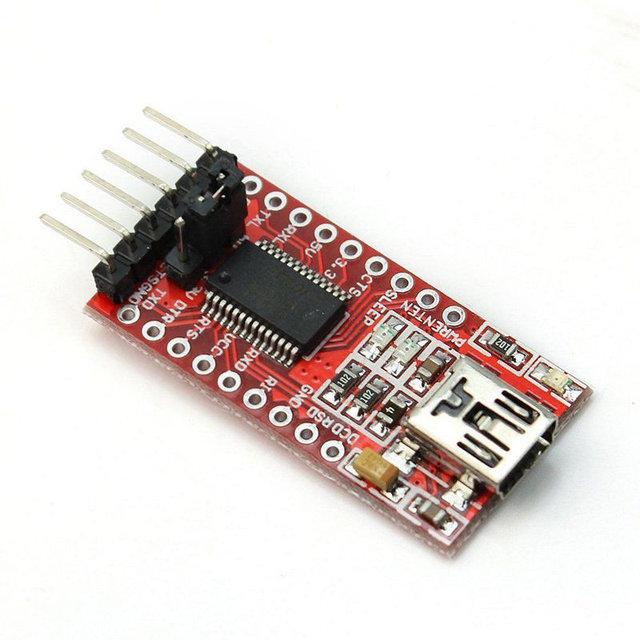

На платі конвертера є джампер. Джампер має два положення 5V 3.3 V. Положення джампера відповідають за рівні сигналів TTL, положення 5V за рівні 0 – 5В, а 3.3 V за рівні 0 – 3,3 В відповідно. Перед підключенням переконайтеся, що джампер стоїть в правильному положенні, т. к. підключається пристрій може вийти з ладу.
Конвертер має світлодіодну індикацію, а саме три червоних світлодіода. При подачі на конвертор напруги живлення всі три світлодіода починають світитися. Один з трьох, який знаходиться біля USB гнізда – індикація живлення, інші два – індикація прийому і передачі даних.

У ланцюг живлення вбудований самовідновлюється запобіжник на 500 мА. Максимальне навантаження на конвертер при рівнях 0 – 5В 500мА, при 0 – 3,3 В 50мА.
Конвертер має три колодки контактів для підключення програмованих пристроїв:
Перша – це штирьові контакти з відстанню між контактами 2,54 мм. Це альтернативні вхідні контакти живлення і даних в т. ч. від RS232.

Позначення контактів:

• DTR – готовність вихідних даних;
• Rx – дані, що приймаються комп'ютером в послідовному коді (логіка негативна);
• Tx – дані, що передаються комп'ютером в послідовному коді (логіка негативна);
• VCC – вхідна харчування;
• CTS – сигнал скидання (очищення) для передачі. Активний під час передачі. Говорить про готовність приймача;
• GND – загальний контакт;
• Друга – це клемні майданчики під пайку.
• Позначення контактів:
• PWRENT – включення живлення (кнопка включення);
• EN – включення;
• SLEEP – режим сну;
• 3.3 V – рівень 0 – 3,3 В;
• 5V – рівень 0 – 5В;
• TXL – пульсує при передачі даних (фактично для виведення світлодіода);
• Третя – це клемні майданчики під пайку.
• Позначення контактів:
• DCD – виявлення несучої даних (детектування сигналу);
• RSD – невідомо;
• GND – загальний контакт;
• RI - індикатор виклику, говорить про прийом сигналу виклику;
• RxD – дані, що приймаються комп'ютером в послідовному коді (логіка негативна);
• VCC – вихідна харчування;
• RTS – сигнал запиту передачі, активний під час передачі;
• DTR – готовність вихідних даних;
• TxD – дані, що передаються комп'ютером в послідовному коді (логіка негативна).

Характеристики:

чіп: FT232RL;
рівні: 0 – 5В і 0 – 3,3 В (перемикаються);
самовідновлюється запобіжник: на 500 мА;
максимальне навантаження: при 0 – 5В 500мА, при 0 – 3,3 В 50мА;
розміри: 42 х 19 х 11 мм;
вага: 6 г
