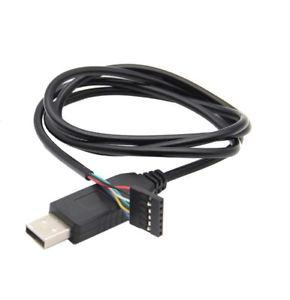

USB FTDI FT232RL - RS232 TTL 6 pin адаптер Arduino

USB FTDI FT232RL ? RS232 TTL 6 pin адаптер Arduino використовується для програмування мікросхем мікроконтролерів, що підтримують рівні сигналів TTL (0 – 5В). Практичне застосування ? прошивка різних пристроїв на мікроконтролерах.
Для використання USB FTDI FT232RL ? RS232 TTL 6 pin адаптер Arduino потрібно підключити його до USB порту комп'ютера, після чого конвертер визначиться як USB to Serial COM Port. Якщо при підключенні до комп'ютера ініціалізація адаптера пройшла успішно, він повинен «моргнути» зеленим TX і червоним RX світлодіодами. Після цього комп'ютер почне пошук та встановлення драйверів для конвертера. Якщо комп'ютер не зміг встановити драйвера, це потрібно зробити самостійно, попередньо скачавши їх. Потім на комп'ютер потрібно записати спеціальні програми для роботи з конвертером і підключається до нього пристроєм. Потім підключити до висновків конвертера пристрій, який потрібно програмувати, і починати роботу. В робочому режимі при передачі даних повинен горіти зелений світлодіод, позначений TX, при прийомі даних червоний світлодіод, позначений RX.

Плата конвертера встановлена в пластиковий корпус для захисту від статичної електрики і забруднення. Конвертер має провід довжиною 1 метр, що може дозволити програмувати пристрої, які знаходяться у важкодоступних місцях.
Керування конвертером здійснюється через USB порт комп'ютера за допомогою спеціальних програм.
USB FTDI FT232RL ? RS232 TTL 6 pin адаптер Arduino має два інтерфейси для підключення до комп'ютера і для підключення програмованих пристроїв:

• для підключення пристрою до комп'ютера використовується стандартний USB інтерфейс;
• для подключения программируемых устройств используется 6-проводной интерфейс. Это 6 контактный коннектор типа «мама» на конце, под штыревые контакты с расстоянием между контактами 2,54 мм.

Обозначение контактов:

5V - питание устройств с уровнем сигнала TTL 5В (красный проводник);
RXD – прием данных (белый проводник);
TXD – передача данных (зеленый проводник);
GND – общий контакт (черный проводник);


FTDI FT232R чіп гарантує стабільну і швидку роботу
6-смуговий 0.1" SIL коннектор
Швидкість передачі даних: до 3 МБод
Напруга ТТЛ рівня: 3.3 В
LED індикатори RX і TX
Повна сумісність з USB 2.0
Відповідність стандартам FCC, CE, RoHS
Довжина кабелю: прибл. 1 м
