USB PL2303HX, UART RS232 TTL конвертер, Arduino використовується для програмування мікросхем мікроконтролерів, що підтримують рівні сигналів TTL (0 – 5В). Практичне застосування ? прошивка різних пристроїв на мікроконтролерах.

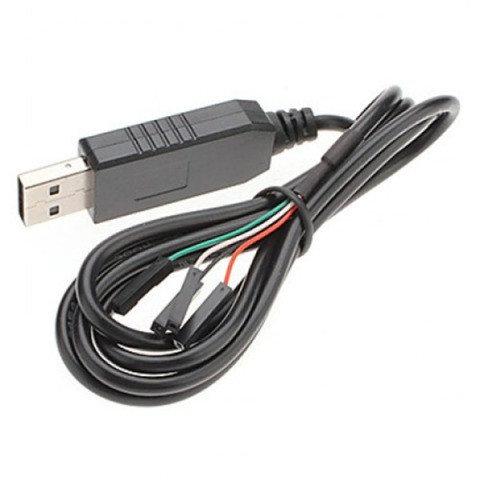

Для використання USB PL2303HX, UART RS232 TTL конвертера потрібно підключити його до USB порту комп'ютера, після чого конвертер визначиться як USB to Serial COM Port. Після цього комп'ютер почне пошук та встановлення драйверів для конвертера. Якщо комп'ютер не зміг встановити драйвера, це потрібно зробити самостійно, попередньо скачавши їх тут. Потім на комп'ютер потрібно записати спеціальні програми для роботи з конвертером і підключається до нього пристроєм. Потім підключити до висновків конвертера пристрій, який потрібно програмувати, і починати роботу. Плата конвертера встановлена в пластиковий корпус для захисту від статичної електрики і забруднення. Конвертер має провід довжиною 1 метр, що може дозволити програмувати пристрої, які знаходяться у важкодоступних місцях.

Керування конвертером здійснюється через USB порт комп'ютера за допомогою спеціальних програм. Якщо розібрати пластиковий корпус конвертера можна побачити, що на платі задіяні чотири виведення мікросхеми PL-2303HX це TXD (передані дані), RXD (прийняті дані), GND (загальний контакт), 5V (вихідна напруга 5 В). Але можливості мікросхеми PL-2303HX не обмежені тільки цими сигналами, бо на платі конвертера є контактні майданчики для інших сигналів, які притаманні для інтерфейсу RS-232: 3V3 (вихідна напруга 3,3 В), CTS (сигнал скидання/очищення для передачі), DCD (виявлення несучої даних), DSR (готовність даних), RTS (сигнал запиту передачі), DTR (готовність вихідних даних). Якщо вам потрібно буде розширити функціональність конвертера, то це можна буде зробити самостійно, припаявши провідники до контактним майданчикам з додатковими сигналами.

PL2303 USB, RS232 TTL конвертер має два інтерфейси для підключення до комп'ютера і для підключення програмованих пристроїв:

• для підключення пристрою до комп'ютера використовується стандартний USB інтерфейс;
• для підключення програмованих пристроїв використовується 4-провідний інтерфейс. Це 4 провідника з конекторами типу «мама» на кінці, під штирьові контакти з відстанню між контактами 2,54 мм Роз'єми типу «мама» не з'єднані між собою в один коннектор, що дає свободу їхнього переміщення.

Позначення контактів:

• 5V ? живлення пристроїв з рівнем сигналу TTL 5В (червоний провідник);
• RXD – прийом даних (білий провідник);
• TXD – передача даних (зелений провідник);
• GND – загальний контакт (чорний провідник).

Довжина цих провідників 1 метр.
Живлення конвертора здійснюється від USB порту комп'ютера напругою в 5 Ст.

Характеристики:

поддерживается операционными системами Win7/Vista/XP/2000/ME/98;
конвертер, собран на микросхеме PL-2303HX;
Universal Asynchronous Receiver-Transmitter (UART) – универсальный асинхронный приёмопередатчик;
напряжение питания: 5В (от USB порта компьютера);
интерфейс подключения к компьютеру: USB 2.0;
поддержка уровней сигналов TTL 5В;
на плате конвертера есть контактные площадки для других сигналов, которые присущи для интерфейса RS-232;
длина кабеля с проводниками: 1 метр;
4 проводника с коннекторами типа «мама» на конце, под штыревые контакты с расстоянием между контактами 2,54 мм;
вес: 26 г.
