RS232 - TTL конвертер плата Max232 модуль atmega16
- В наявності
- Код: 1526
86,25 ₴
- +380 (93) 309-40-75Лайф

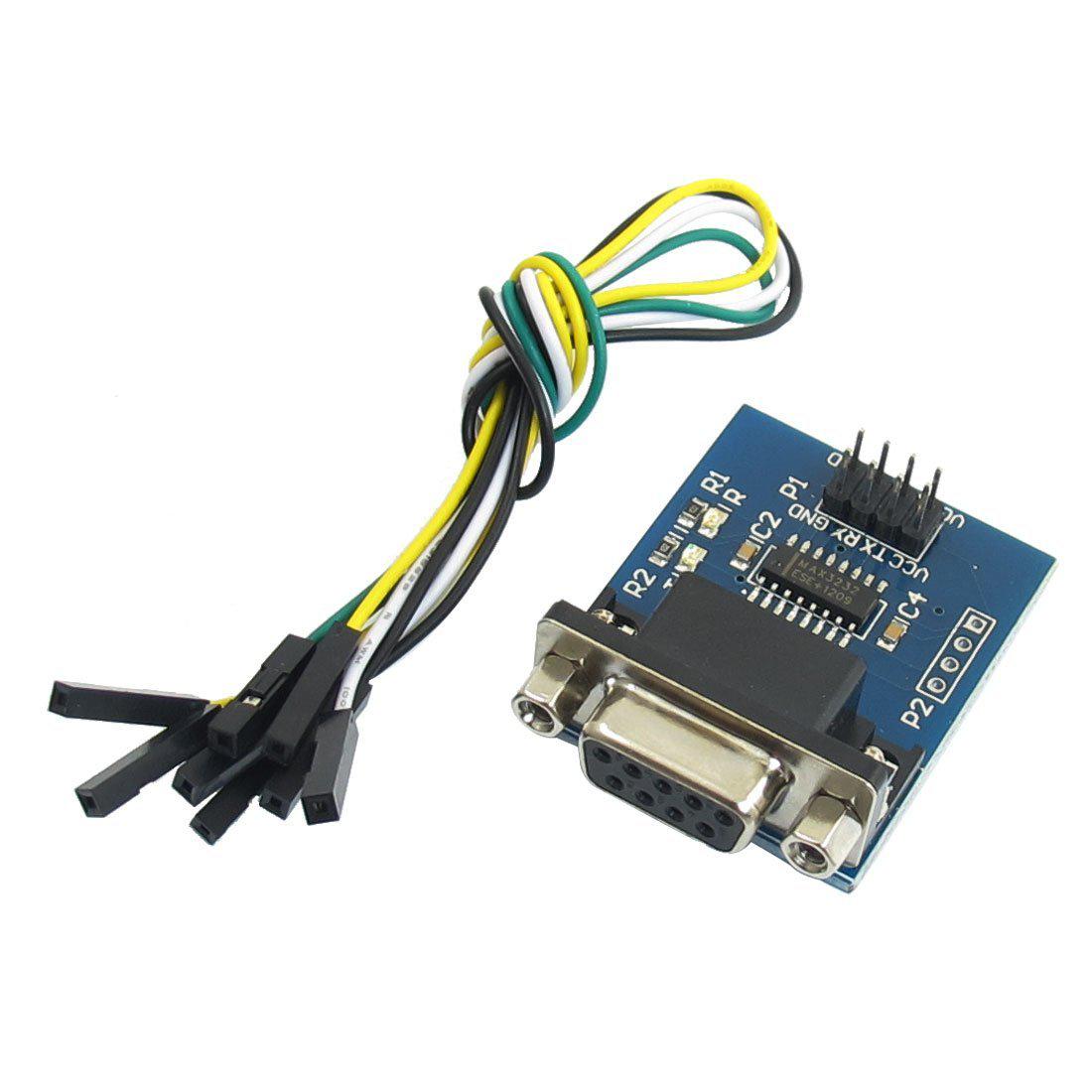

RS232, TTL конвертер плата Max232 модуль atmega16
RS232 – TTL конвертер використовується для програмування мікросхем мікроконтролерів, що підтримують рівні сигналів TTL (0 – 5В). Практичне застосування ? прошивка різних пристроїв на мікроконтролерах.
Для використання RS232 – TTL конвертера потрібно підключити його до COM-порту комп'ютера. Потім на комп'ютер потрібно записати спеціальні програми для роботи з конвертером і підключається до нього пристроєм. Потім підключити до висновків конвертера харчування і пристрій, який потрібно програмувати, і починати роботу.
Керування конвертером здійснюється через COM порт комп'ютера за допомогою спеціальних програм.
RS232 – TTL конвертер має два інтерфейси для підключення до комп'ютера і для підключення програмованих пристроїв:
- для підключення пристрою до комп'ютера використовується стандартний інтерфейс RS232;
- для підключення програмованих пристроїв використовується 4-х контактний штирьовий інтерфейс. Позначення контактів: VCC – напруга живлення; RX – прийом даних; TX – передача даних; GND – загальний контакт.
Живлення конвертора здійснюється від зовнішнього джерела живлення. Напруга живлення 5 Ст.
Характеристики:
конвертер сигналів RS232 в сигнали TTL;
зібраний на мікросхемі: MAX3232;
підтримується операційними системами: Win7/Vista/XP/2000/ME/98;
напруга живлення: 5 В;
інтерфейс підключення до комп'ютера: RS232;
робоча температура: -40°C – +85°C;
габарити: 31,0 х 31,7 х 16,0 мм;
довжина кабелю: 0,2 м;
вага модуля: 11 г;
вага комплекту поставки: 15 р.
Комплект поставки:
- конвертер RS232 – TTL.
- 4-х жильний кабель типу «мама – мама».
- Ціна: 86,25 ₴
