Міні конвертер адаптер RS232 - TTL MAX3232 Arduino

Міні конвертер адаптер RS232, TTL MAX3232 Arduino використовується для програмування мікросхем мікроконтролерів, що підтримують рівні сигналів TTL (0 – 5В). Практичне застосування ? прошивка різних пристроїв на мікроконтролерах.

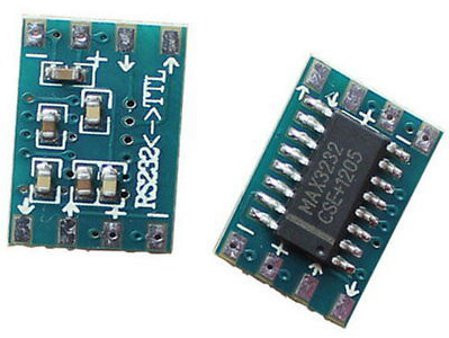

Міні конвертер адаптер RS232, TTL MAX3232 – це плата без корпусу і провідників, складається з друкованої плати з мікросхемою та клемами. На зворотній стороні друкованої плати позначено напрям перетворення і відповідні клеми для підключення сигналів. Підключення конвертера до пристроїв здійснюється вручну, за допомогою пайки.
Для використання RS232 – TTL конвертера, спочатку, потрібно допомогою пайки підключити його до пристрою з вихідними сигналами RS232 (RX, TX, «+», «–»). Потім із зворотного боку допомогою пайки підключити пристрій (мікросхему, мікроконтролер, тощо) з вхідним сигналом TTL рівня (RX, TX, «+», «–»). Потім на комп'ютер потрібно записати спеціальні програми для роботи з конвертером і підключається до нього пристроєм.
Керування конвертером здійснюється через інтерфейс RS232 за допомогою спеціальних програм.

Міні конвертер адаптер RS232 ? TTL MAX3232 Arduino має два ряди клем для підключення до інтерфейсу RS232 для підключення програмованих пристроїв:

• для підключення пристрою до інтерфейсу RS232 використовується 4 клеми RX – прийом даних, TX – передача даних, «–» – загальний контакт, «+» ? живлення конвертора;
• для підключення програмованих пристроїв використовується 4 клеми. Позначення контактів: «+» – живлення пристроїв, що працюють з рівнями сигналів TTL (3,3 – 5В); RX – прийом даних; TX – передача даних; «–» – загальний контакт.

Живлення конвертора може здійснюватися від пристрою з вихідними сигналами RS232 або від зовнішнього джерела живлення(блоку харчування, батареї). Напруга живлення конвертера 3 – 5 Ст.

Характеристики:

конвертер зібраний на мікросхемі: MAX3232;
підтримується операційними системами: Win7/Vista/XP/2000/ME/98;
напруга живлення: 3 – 5 В;
оптимальне напруга живлення: 3,4 – 5,1 В;
споживаний струм: 2 мА;
фізичні розміри: 15,9 х 9,4 мм;
робоча температура: -40°C – +85°C.
