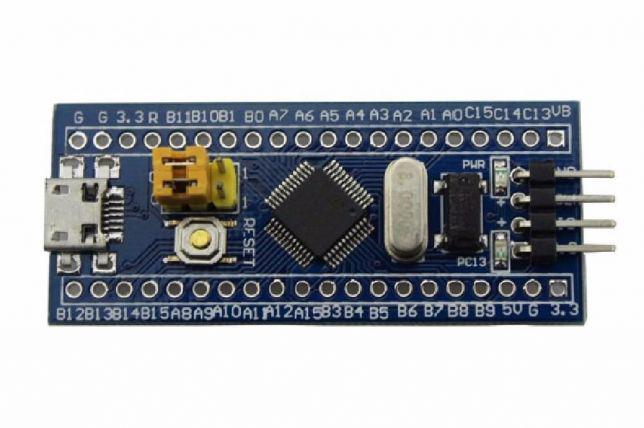

ARM Cortex-M3 STM32F103C8T6 STM32 плата розробника

ARM Cortex-M3 STM32F103C8T6 STM32 - це зменшена версія контролера, яка використовується для створення проектів на мікроконтролерах. Може повністю і більш якісно замінити платформу Arduino, але вимагає більше початкових знань. Відмінний варіант для досвідчених розробників.
Плата поставляється без прошивки, тому в першу чергу потрібно записати її на мікроконтролер. Плата оснащена USB інтерфейсом, але він використовується тільки для зв'язку з комп'ютером, і прошити через нього контролер не можна. Записати прошивку можна двома способами: через інтерфейс UART (через завантажувач) або через текстовий інтерфейс SWD.
Прошивка через UART:
Спочатку потрібно підключити контролер до USB порту комп'ютера через інтерфейс UART1 контакти B6 Tx і B7 Rx. Для підключення знадобитися будь-перехідник USB – UART.
Далі потрібно подати на плату напруга живлення або через microUSB роз'єм або піни на харчування.
На платі контролера є два джампера BOOT0 і BOOT1 їх положення визначає режим завантаження контролера.
Режими завантаження контролера:

В нашому випадку потрібно вибрати першу комбінацію і натиснути кнопку RESET, щоб ввести контролер у режим прошивки.
Для прошивки використовується програма Flash Loader Demonstrator. Працювати з програмою просто – достатньо слідувати вказівкам майстра завантаження. Коли робота завершена, потрібно перезавантажити контролер, натиснувши на кнопку RESET.
Прошивка через текстовий інтерфейс:
Для прошивки через текстовий інтерфейс знадобиться програматор-відладчик, наприклад ST-Link або будь-який інший інтерфейс JTAG або SWD.
Потрібно підключити програматор до контролера, порядок пінів може не збігатися. Терморегулятори SWD інтерфейсу плати: контакт ND напруга живлення 3,3 В; контакт CLK шина даних SWD; контакт 0 шина SWC; контакт 3 загальний.
Після цього потрібно подати на плату напруга живлення або через microUSB роз'єм або піни на харчування. Також можна подати живлення від програматора.
Для прошивки в цьому випадку потрібно вибрати третю комбінацію положень джамперів і натиснути кнопку RESET, щоб ввести контролер у режим прошивки. Після цього прошиваємо мікроконтролер будь-якою зручною програмою.
ARM Cortex-M3 STM32F103C8T6 STM32 має інтерфейси для підключення до комп'ютера, випробувальні плат і різної периферії (датчиків, дисплеїв, модулів і драйверів, реле і т. п.):

• для підключення до комп'ютера використовується стандартний USB інтерфейс специфікації USB 2.0, виконаний в роз'єм microUSB;
• для підключення до контролера зовнішньої периферії (порти введення/виводу) ліворуч і праворуч плати йдуть основні інтерфейси, а також висновки GND і харчування:

• є місце для встановлення часового кварцового резонатора, позначене Y2.

ARM Cortex-M3 STM32F103C8T6 STM32 поставляється в розібраному вигляді: штирьові контакти 2,54 мм не припаяні до плати. Якщо є потреба в штыревом роз'ємі, його потрібно з'єднати з платою за допомогою пайки. Якщо такої потреби немає, можна монтувати лінії зв'язку прямо до клем.
Харчування плати може здійснюватися або від USB порту комп'ютера, або від зовнішнього джерела живлення. Напруга живлення 2,7 – 3,6 В, але на платі встановлений стабілізатор напруги, тому напруга живлення плати може бути 5В.

Характеристики:

виробник: ST Microelectronics Ink.;
серія: STM32;
архітектура мікроконтролера: ARM® Cortex-M3™;
розрядність ядра: 32 біт;
швидкість: 72МГц;
типи підключення: CAN, I?C, IrDA, LIN, SPI, UART/USART, USB;
периферія: DMA, Motor Control PWM, PDR, POR, PVD, PWM, Temp Sensor, WDT;
піни загального призначення GPIO: 26 шт;
пінів ШІМ: 12;
входів АЦП: 6 (12 бітний, 1мкс);
розмір програмованої пам'яті: 64KB;
тип програмованої пам'яті: Flash;
розмір пам'яті (RAM): 20KB;
мікроконтролер виконаний в корпусі: LQFP48;
підключення до комп'ютера: USB 2.0 FS (FullSpeed — 12Mbit);
перепрограмування через: SWD, UART;
напруга живлення мікроконтролера: 2,7 – 3,6 В;
напруга живлення плати: 2,7 – 5В;
розміри: 53 х 23 х 10 мм;
вага комплекту: 9 р.
