Конструктор цифровий осцилограф DSO138, ЗБЕРИ САМ

Конструктор для справжніх радіоаматорів підійде як для початківців, так і справжніх профі. Складається з: двосторонньої друкованої плати з вже розпаяним мікроконтролером, повного набору всіх необхідних компонентів (серед яких: мікросхеми, транзистори, діоди, конденсатори, резистори, світлодіоди, кнопки і гнізда), кольорового РК-дисплея з діагоналлю 2.4" і роздільною здатністю 320х240 пікселів, BNC кабель з двома "крокодилами" для підключення до вимірюваним ланцюгах. Крім самого осцилографа у комплект включений повністю прозорий акриловий корпус, у вигляді вже готових вирізаних деталей. Всього за кілька годин роботи можна отримати готове самостійно зібране повністю робочий пристрій, яке вже не можна застосовувати на практиці.
Все компоненты устанавливаются на плату методом пайки. Осциллограф построен на 32-битном микроконтроллере STM32F103C8 с ядром ARM Cortex-M3, максимальная частота работы 72 МГц.
Конструктор послужит прекрасным учебным пособием для начинающих радиолюбителей. В ходе сборки можно получить как опыт пайки компактных элементов и микросхем, так и узнать предназначение всех представленных элементов электрической схемы осциллографа, понять принцип его работы и научится правильно им пользоваться.
С набором поставляется подробная инструкция с фотографиями по установке каждого вида элементов, а на печатной плате нанесены обозначения устанавливаемых элементов, так что перепутать что-то будет непросто. Для проверки уже собранного устройства, на плате есть отдельный разъем встроенного генератора.
С детальной информацией по сборке и настройке данного осциллографа DSO138 можно ознакомиться здесь.

Характеристики:

модель: DSO138;
роздільна здатність РК-дисплея: 320х240;
мікроконтролер: STM32F103C8;
максимальна частота роботи: 72 МГц;
смуга пропускання: 0-200 кГц;
кількість замірів: до 1 млн/с;
чутливість: 10 мВ/поділ - 5 В/поділ;
розгортка: 500 з/поділ - 10 мкс/поділ;
вхідний опір: 1 МОм;
дозвіл АЦП: 12 біт;
напруга живлення: DC 8-12 В;
довжина кабеля з "крокодилами": 0.5 м;
розміри плати: 116 х 76 мм;
вага конструктора: 125 р.

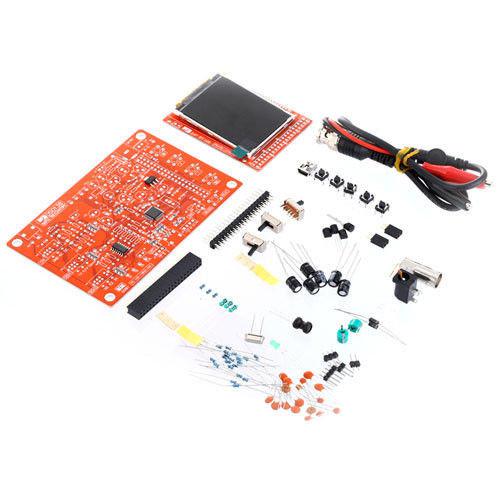

Комплектація:

• друкована плата;
• РК-дисплей 2.4";
• BNC кабель з двома "крокодилами" для підключення до вимірюваним ланцюгах;
• пакетик з компонентами;
• акриловий корпус;
• інструкція англійською мовою.
