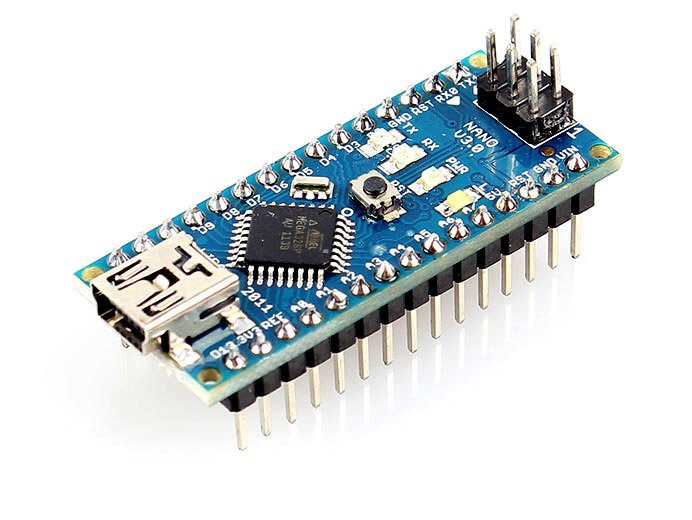

Arduino Nano V3.0 AVR ATmega328 P-20AU плата + USB

Arduino Nano V3.0 AVR ATmega328 P-20AU плата + USB

Контролер призначений для програмування автономних мікропроцесорних об'єктів або може підключатися до програмного забезпечення, що виконується на комп'ютері (наприклад, Adobe Flash, Processing, Max/MSP, Pure Data, SuperCollider).
Має невеликі розміри і може використовуватися в лабораторних роботах.
Для використання контролера потрібно підключити його через USB – miniUSB кабель до USB порту комп'ютера. Альтернативою може послужити підключення зовнішнього блоку живлення або батареї. Після подачі живлення на контролері повинен загорітися синій світлодіод, що сигналізує про включення і мерехтіти білий, а на комп'ютері з'явиться підключення нового зовнішнього обладнання. Драйвери встановлювати не треба, так як в контролер вшитий завантажувач з драйвером USB COM. Далі встановіть програмне забезпечення Arduino. Через доступні входи-виходи підключіть програмований пристрій і починайте роботу.
Управління контролером здійснюється за допомогою спеціального програмного забезпечення Arduino.
Мікроконтролер ATmega328P-20AU поставляється з записаним завантажувачем, що полегшує запис нових програм без використання зовнішніх програматорів. Також є можливість не використовувати стандартний завантажувач і запрограмувати мікроконтролер через висновки ICSP (внутрішньосхемного програмування). На платі контролера знаходиться кнопка скидання параметрів або перезавантаження RESET.
Вбудований мікроконтролер має 14 цифрових вводів-висновків.
Контролер має можливість підключення послідовної шини, висновки 0 і 1, відповідно Rx, Tx (емулятор RS232).
Зовнішнє переривання: висновок 2 висновок 3.
Широтно-імпульсна модуляція висновки 3, 5, 6, 9, 10, і 11. Будь висновків забезпечує ШІМ з роздільною здатністю 8 біт.
Serial Peripheral Interface (SPI) – висновок 12 (MISO), висновок 11 (MOSI), висновок 13 (SCK), висновок 10 (SS). За допомогою даних висновків здійснюється зв'язок SPI, яка, хоча і підтримується апаратною частиною, не включена в мову Arduino. Вбудований світлодіод, підключений до цифрового висновку 13, Якщо значення на виведенні має високий потенціал, то світлодіод горить.
Інтерфейс I2C (IIC) Inter-Integrated Circuit: висновок 4 (SDA) висновок 5 (SCL). За допомогою висновків здійснюється зв'язок IIC (TWI).
Також на контролері встановлено 8 аналогових входів позначених А0 – А7, кожен роздільною здатністю 10 біт (тобто може приймати 1024 різних значення).

Висновок AREF – опорна напруга для аналогових входів.
Висновок Reset – низький рівень сигналу на виводі перезавантажує мікроконтролер. Зазвичай застосовується для підключення кнопки перезавантаження на платі розширення, що закриває доступ до кнопки на самій платі Arduino.
Передбачений інтерфейс ICSP (внутрішньосхемного програмування) для підключення програматора і перепрограмування вбудованого мікроконтролера.
Работа контроллера предусмотрена при питании платы 5 В. Arduino Nano может получать питание через USB, или от нерегулируемого 6 – 20В (вывод 30), или регулируемого 5 В (вывод 27) внешнего источника питания. Автоматически выбирается источник с самым высоким напряжением. При работе от внешнего источника будет отсутствовать напряжение 3,3 В. При этом светодиоды RX и TX мигают только при наличии сигнала высокого уровня на выводах 0 и 1.

Разъемы питания:

• VIN – вход используется для подачи питания от внешнего источника;
• 5V – джерело напруги, що використовується для живлення мікроконтролера та компонентів на платі;
• 3.3 V – напруга на виводі 3,3 В, що генерується вбудованим регулятором на платі. Максимальне споживання струму 50 мА;
• GND – висновки заземлення.

Характеристики:

модель: Arduino Nano V3.0 AVR ATmega328P-20AU;
микроконтроллер ATmega328P-20AU;
рабочее напряжение: 5В;
входное напряжение (рекомендуемое): 7 – 11 В;
входное напряжение (предельное): 6 – 20В;
цифровые входы/выходы: 14 (6 из которых могут использоваться как выходы ШИМ);
аналоговые входы: 8 шт;
постоянный ток через вход/выход: 40мА;
постоянный ток для вывода 3,3 В: 50мА;
флэш-память: 32 Кб (ATmega328P-20AU) из которых 2 Кб используются для загрузчика;
ОЗУ: 2 Кб;
EEPROM: 1 Кб;
тактовая частота: 16 Мгц;
габаритные размеры: 45 x 18 х 18 мм.
длина USB кабеля: 1,2 м;
вес контроллера: 7 г;
вага комплекту поставки: 58 р.

Комплект поставки:

• контролер Arduino Nano V3.0 AVR ATmega328P-20AU;
• кабель USB тип A – Mini USB Тип B.
