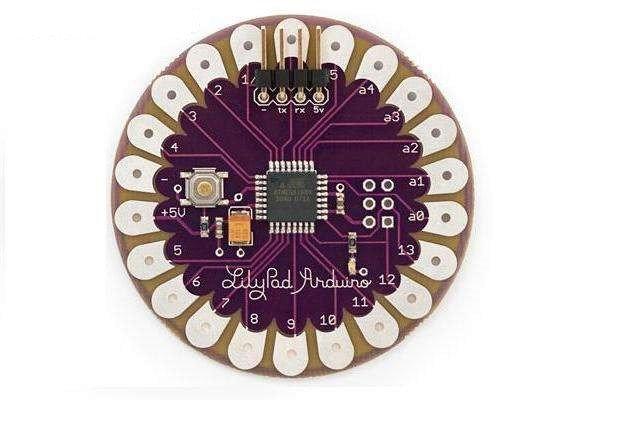

Lilypad Arduino ATmega328 плата
Контролер Lilypad Arduino ATmega328 призначений для програмування, контролю, управління різними проектами, в яких потрібно використання мікроконтролерів. Може підключатися до програмного забезпечення, що виконується на комп'ютері (наприклад, Adobe Flash, Processing, Max/MSP, Pure Data, SuperCollider). Контролер розроблений, щоб його використовувати на одязі. Контролер сумісний з усіма платами розширення форм фактора Lilypad.
Для використання контролера потрібно підключити його через USB – FDTI перетворювач (в комплект не входить) до USB порту комп'ютера. Також можна підключити зовнішнє джерело живлення – блоку живлення або батарею. Для цього потрібно підключити зовнішнє живлення до відповідних пинам живлення на платі контролера. Після подачі живлення на контролері повинен загорітися зелений світлодіод. Якщо контролер підключається до комп'ютера, то відобразиться підключення нового зовнішнього USB обладнання і почнеться процес пошуку і установки драйверів. У більшості випадків зовнішніх драйверів встановлювати не треба, так як в контролер вшитий завантажувач з драйвером USB COM. Але, якщо ваша операційна система не змогла встановити драйвера, це потрібно зробити самостійно. Далі встановіть програмне забезпечення Arduino. Також є можливість програмувати контролер без підключення до комп'ютера через висновки ICSP (внутрішньосхемного програмування). Після цього можна на основі контролера збирати макети та проекти і починати роботу.
Lilypad Arduino специфічний контролер т. к. розроблений, щоб його використовувати на одязі. Прикладом такого використання може бути концертний або карнавальний костюм зі складною світлодіодним підсвічуванням, новорічна шапка т. п. Для спрощення створення подібних проектів існують струмопровідні нитки (у комплект не входять), з допомогою яких можна «зшити» макет або цілий проект. Контролер, навіть, може бути підданий прання без віджимання з використанням м'яких миючих засобів.
Управління контролером здійснюється за допомогою спеціального програмного забезпечення Arduino. Мікроконтролер ATmega328P поставляється з записаним завантажувачем, що полегшує запис нових програм без використання зовнішніх програматорів. Також є можливість не використовувати стандартний завантажувач і запрограмувати мікроконтролер через висновки ICSP (внутрішньосхемного програмування). На платі контролера знаходиться кнопка скидання параметрів або перезавантаження.
Контролер Lilypad Arduino ATmega328 має цифрові і аналогові входи/виходи і інтерфейси для введення або виведення інформації і керуючих сигналів:
на контролері встановлено 6 аналогових входів позначених A0 – A5. Цифрові висновки 4, 6, 8, 9, 10 і 12 підключені до АЦП (аналогово-цифровий перетворювач) і теж можуть використовуватися як аналогові входи;
контролер оснащений кварцовим генератором частоти на 8 МГц;
контролер має 14 цифрових контактів, які можуть виступати в ролі, як входів, так і виходів;
контролер має можливість підключення послідовної шини, висновки 0 і 1 відповідно RX, TX (емулятор RS232). Висновки 0 і 1 підключені до відповідних висновків послідовної шини мікроконтролера;
висновки 2 і 3, що використовуються для реалізації функції зовнішнього переривання;
висновки 3, 5, 6, 9, 10, 11 і 13 забезпечують ШІМ (широтно-імпульсна модуляція). Будь-який з цих висновків забезпечує ШІМ (PWM) з роздільною здатністю 8 біт;
інтерфейс SPI реалізований лише на роз'ємі ICSP і не продубльований на цифрових висновках;
вбудований зелений світлодіод, позначений, підключений до цифрового висновку 13. Якщо значення на виведенні має високий потенціал, то світлодіод горить;
передбачений роз'єм ICSP (внутрішньосхемного програмування) для підключення програматора і перепрограмування вбудованого мікроконтролера.
Терморегулятори Lilypad Arduino ATmega328:
Контроллер Arduino Lilypad ATmega328 может получать питание или через USB подключение, или от внешнего источника питания. Если одновременно подключено оба источника, то рабочий автоматически определяется контроллером. Работа контроллера предусмотрена при питании платы 2,7 – 5,5 В. Нельзя подавать напряжение выше 5,5 В, а также менять полюсы, т.к. это может повредить контроллер.
Разъемы питания:
На штыревом разъеме контакты PWR (напряжение питания) и GND (общий контакт). Контакты питания также продублированы напротив кнопки RESET. Это сделано для удобства использования токопроводящих нитей.
Характеристики:
модель: Lilypad Arduino ATmega328;
мікроконтролер: ATmega328P;
робоча напруга: 2,7 – 5,5 В;
цифрові входи/виходи: 14;
висновки 3, 5, 6, 9, 10, 11 і 13 забезпечують ШІМ (широтно-імпульсна модуляція);
цифрові висновки 4, 6, 8, 9, 10 і 12 можуть використовуватися як аналогові входи A7 – A11;
аналогові входи: 6 шт A0 – A5;
флеш-пам'ять: 16 Кб (ATmega328P), з яких 2 Кб використовуються для завантажувача;
ОЗП: 1 Кб;
EEPROM: 512 байт;
тактова частота: 8 Мгц;
габаритні розміри (діаметр х висота): 50 x 3 мм;
вага: 5 р.
