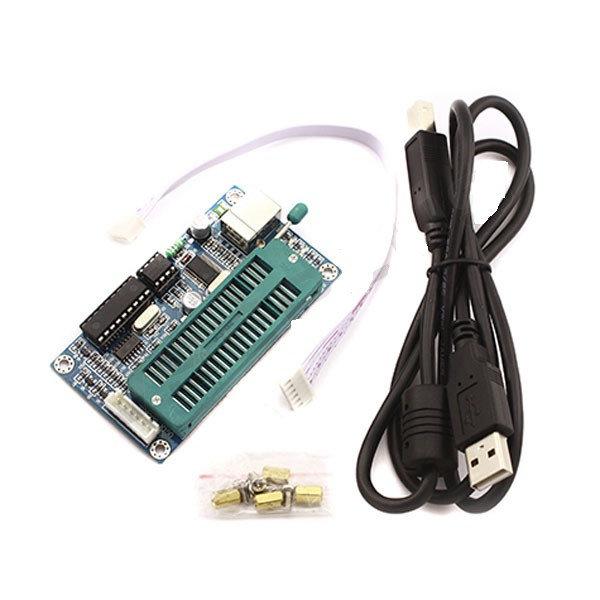

USB програматор K150 ICSP для PIC-контролерів

  • В наявності
  • Код: 1554

451,95 грн

+380 (68) 596-73-95
Киевстар
  • +380 (93) 309-40-75
    Лайф
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
USB програматор K150 ICSP для PIC-контролерів
USB програматор K150 ICSP для PIC-контролерівВ наявності
451,95 грн
Купити
+380 (68) 596-73-95
Киевстар
  • +380 (93) 309-40-75
    Лайф
Опис
Інформація для замовлення

USB програматор K150 ICSP для PIC-контролерів

USBпрограмматор K150 використовується для програмування і налагодження програм PIC мікроконтролерів.
Для використання USB-програматора K150 ICSP для PIC-контролерів потрібно підключити його до комп'ютера через кабель USB тип А – USB тип Ст. Комп'ютер повинен визначити новий зовнішній USB пристрій і почнеться процес пошуку і установки драйверів. Якщо ваша операційна система не змогла встановити драйвера, це потрібно зробити самостійно. На програматорі повинен горіти червоний світлодіод позначений L3. Потім на комп'ютер потрібно встановити програмне забезпечення для управління програматором і процесом програмування (наприклад, добре підійде програма DIY K150, але є і інші аналоги).
Якщо ви будете програмувати мікроконтроллер на ZIF панелі програматора, то потрібно підняти ручку-фіксатор, щоб відкрити пази для установки мікроконтролера. Необхідно від'єднати мікроконтролер, який збираєтеся програмувати, від кінцевого пристрою і встановити його по ключу в пази програматора (ключ повинен вказувати на ручку-фіксатор). Потім опустити ручку-фіксатор, щоб зафіксувати мікроконтролер.
Якщо ви будете програмувати мікроконтролер через ICSP роз'єм, то потрібно встановити коннектор ICSP шлейфу до упору в ICSP гніздо програматора, а інший коннектор шлейфу підключити до ICSP роз'єму кінцевого пристрою.
Включаємо на комп'ютері середовище програмування і приступаємо до роботи. Під час програмування буде блимати світлодіод позначений L1.
Програматор можна закріпити на плоскій поверхні за допомогою монтажних стійок і шурупів, які йдуть в комплекті. Для цього на платі передбачено чотири отвори.
Програматор підтримує, PIC мікроконтролери, які мають до 40 контактів:

  • 10 Series: PIC10F200, PIC10F202, PIC10F204, PIC10F206, PIC10F220, PIC10F222;
  • 12C Series: PIC12C508, PIC12C508A, PIC12C509, PIC12C509A, PIC12C671, PIC12C672, PIC12CE518, PIC12CE519, PIC12CE673, PIC12CE674;
  • 12F Series: PIC12F508, PIC12F509, PIC12F629, PIC12F635, PIC12F675, PIC12F683;
  • 16C Series: PIC16C505, PIC16C554, PIC16C558, PIC16C61, PIC16C62, PIC16C62A, PIC16C62B, PIC16C63, PIC16C63A, PIC16C64, PIC16C64A, PIC16C65, PIC16C65A, PIC16C65B, PIC16C66, PIC16C66A, PIC16C67, PIC16C620, PIC16C620A, PIC16C621, PIC16C621A, PIC16C622, PIC16C622A, PIC16C71, PIC16C71A, PIC16C72, PIC16C72A, PIC16C73, PIC16C73A, PIC16C73B, PIC16C74, PIC16C74A, PIC16C74B, PIC16C76, PIC16C77, PIC16C710, PIC16C711, PIC16C712, PIC16C716, PIC16C745, PIC16C765, PIC16C773, PIC16C774, PIC16C83, PIC16C84;
  • 16F Series: PIC16F505, PIC16F506, PIC16F54, PIC16F57, PIC16F59, PIC16F627, PIC16LF627A, PIC16F627A, PIC16F628, PIC16LF628A, PIC16F628A, PIC16F630, PIC16F631, PIC16F631-1, PIC16F636, PIC16F636-1, PIC16F639, PIC16F639-1, PIC16F648A, PIC16F676, PIC16F677, PIC16F677-1, PIC16F684, PIC16F685, PIC16F685-1, PIC16F687, PIC16F687-1, PIC16F688, PIC16F689, PIC16F689-1, PIC16F690, PIC16F690-1, PIC16F716, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F737, PIC16F747, PIC16F767, PIC16F777, PIC16F83, PIC16F84, PIC16F84A, PIC16F87, PIC16F88, PIC16F818, PIC16F819, PIC16F870, PIC16F871, PIC16F872, PIC16F873, PIC16F873A, PIC16LF873A, PIC16F874, PIC16F874A, PIC16F876, PIC16F876A, PIC16F877, PIC16F877A;
  • 18 Series: PIC18F242, PIC18F248, PIC18F252, PIC18F258, PIC18F442, PIC18F448, PIC18F452, PIC18F458, PIC18F1220, PIC18F1320, PIC18F2220, PIC18F2320, PIC18F2321, PIC18F4210, PIC18F2331, PIC18F2450, PIC18F2455, PIC18F2480, PIC18F2510, PIC18F2515, PIC18F2520, PIC18F2525, PIC18F2550, PIC18F2580, PIC18F2585, PIC18F2610, PIC18F2620, PIC18F2680, PIC18F4220, PIC18F4320, PIC18F6525, PIC18F6621, PIC18F8525, PIC18F8621, PIC18F2331, PIC18F2431, PIC18F4331, PIC18F4431, PIC18F2455, PIC18F2550, PIC18F4455, PIC18F4550, PIC18F4580, PIC18F2580, PIC18F2420, PIC18F2520, PIC18F2620, PIC18F6520, PIC18F6620, PIC18F6720, PIC18F6585, PIC18F6680, PIC18F8585, PIC18F8680.

Управление программатором осуществляется с компьютера управляющими программами, например DIY K150.
Программатор K150 ICSP для PIC-контроллеров имеет три разъема – для подключения к компьютеру, подключения микроконтроллера и для подключения ICSP шлейфа:

  • для подключения программатора к компьютеру используется стандартный USB интерфейс с разъемом USB тип В;
  • для подключения микроконтроллеров используется 40 - контактная ZIF панель с нулевым усилением и ручкой-фиксатором;
  • для подключения к программатору внешних устройств по ISP интерфейсу используется 6 контактный ICSP разъем. Обозначение контактов  NC, PGC, PGD, GND, VCC, VPP.

Питание USB программатора K150 ICSP для PIC-контроллеров осуществляется от компьютера через кабель USB тип А – USB тип В или от блока питания с напряжением 5 В.

Характеристики:

модель K150;
программатор собран на микроконтроллере PIC16F628A;
подходит для программирования PIC микроконтроллеров в 6, 8, 14, 20, 28, 40 – выводных корпусах;
совместим с операционными системами Windows 98, Windows2000/NT, Windows XP/Windows 7, Win7 64Bit;
40 - контактная ZIF панель с нулевым усилением и ручкой-фиксатором;
6 контактный ICSP разъем для подключения к программатору внешних устройств по ISP (внутрисхемное программирование) интерфейсу;
светодиодная индикация питания и программирования;
рабочее напряжение 5 В постоянного тока;
на плате установлен кварц на 6 МГц;
довжина ICSP шлейфу 20 см;
довжина кабелю USB тип А
