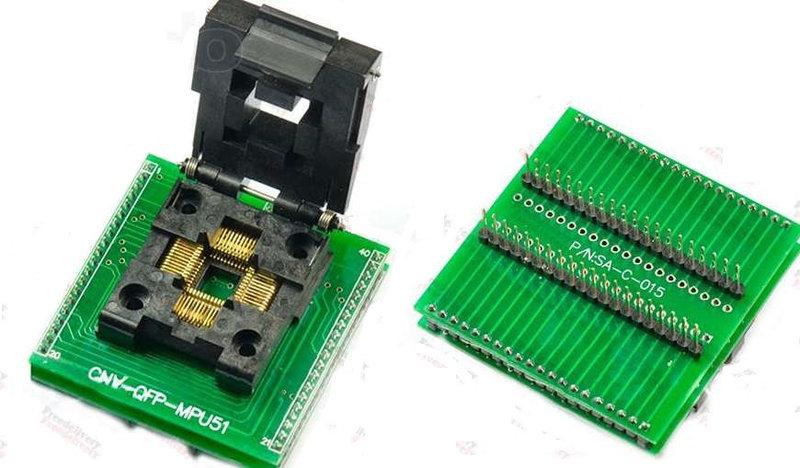

TQFP44 QFP44 PQFP44 - DIP40 перехідник панелька
Для программирования микросхем с корпусами, отличными от DIP, используют специальные адаптеры-переходники под соответствующий тип корпуса. Одной стороной переходник устанавливается в DIP-колодку программатора, другая сторона представляет собой колодку под соответствующий тип корпуса. Данная модель используется для подключения в плату с посадочной площадкой под микросхему с типом корпуса DIP40 микросхем, исполненных в корпусах TQFP44, QFP44, PQFP44.
Для использования переходника нужно установить в сокет переходника микросхему с типом корпуса TQFP44, QFP44 или PQFP44 (место расположения ключа микросхемы указано на сокете отверстием). Для доступа к сокету нужно нажать на защелку и крышка откроется под действием пружины. После установки микросхемы нужно закрыть крышку переходника.
Потом на подготовленную площадку под микросхему с типом корпуса DIP40 нужно установить и, при потребности, припаять переходник. После этого можно начинать работу.
Характеристики:
посадочний майданчик: сокет з 44 висновків для підключення мікросхеми в корпусах TQFP44, QFP44, PQFP44;
з'єднання з програматором: 40 штирьових контактів для підключення на посадкову площадку під типи корпусу DIP40;
відстань між ніжками в ряду: 2.54 мм;
відстань між рядами ніжок: 13 мм;
габарити перехідника (з урахуванням виступу майданчики під TQFP44, QFP44, PQFP44): 38 х 55 х 55 мм;
вага: 52 р.
