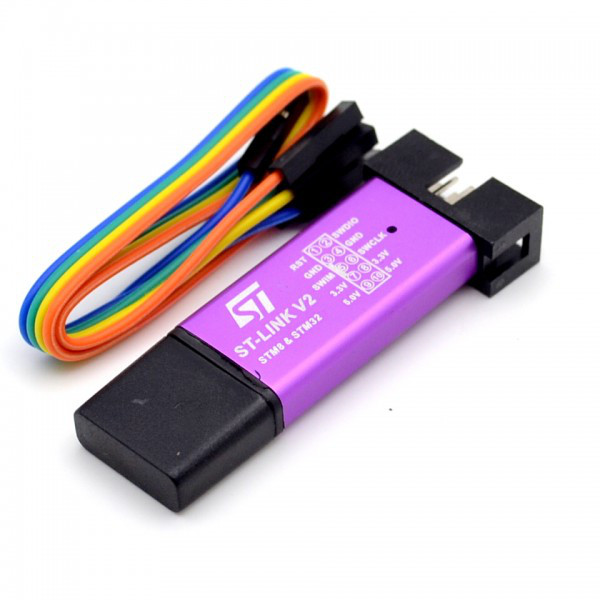

USB програматор ST-LINK V2 STM8 STM32 Cortex-M

USB програматор ST-LINK V2 STM8 STM32 Cortex-M

USB програматор ST-LINK V2 використовується для програмування і налагодження мікроконтролерів сімейства STM8 і STM32 виробника STMicroelectronics.
Для використання програматора потрібно:
1. Завантажити і встановити драйвера. Драйвера можна скачати на сайті виробника мікроконтролера тут.
2. Завантажити та встановити середовище програмування і розробки:
для внутрішньосхемною налагодження мікроконтролерів сімейства STM8 можна використовувати ST Visual Develop – STVD (версії 4.1.0 або пізнішої);
Для внутрішньосхемного програмування мікроконтролерів сімейства STM8 можна використовувати ST Visual Program – STVP (версії 3.1.0 або пізнішої);
для програмування і налагодження мікроконтролерів сімейства STM32 можна використовувати програми: Atollic toolset TrueSTUDIO (не нижче версії 1.0), IAR toolset EWARM (не нижче версії 5.30), Keil toolset ARM-MDK (не нижче версії 3.3) і TASKING або утиліти з офіційного сайту.
3. Підключення до комп'ютера. Програматор підключається прямо до USB порту комп'ютера. Програматор буде працювати з USB специфікації USB 2.0 на швидкості Full-speed 0,5—12 Мбіт/с При підключенні програматора операційна система комп'ютера повинна автоматично визначити пристрій і почати установку драйверів, за умови, що драйвера були встановлені попередньо. Якщо драйвера не почали встановлюватися автоматично, то потрібно це зробити вручну самостійно за допомогою диспетчера устаткування операційної системи.
4. Перед программированием или отладкой нужно запустить и настроить программное обеспечение к программатору. Инструкцию по работе с программным обеспечением можно прочитать здесь или здесь.
Программное обеспечение работает с операционными системами   Win 2000/Win XP / Win 2003/ Win 2008/ Win Vista/Win7/ Win8,  как 32 разрядными, так и 64 разрядными.
5. Подключить программатор к устройству, которое нужно запрограммировать. Для этого в комплекте с программатором идет 4-х жильный кабель с коннекторами BLS-1 на обоих концах.
USB программатор ST-LINK V2 имеет 10-пиновый штыревой разъем с расстоянием между контактами 2,54 мм под BLS коннекторы. Программатор может работать по трем интерфейсам: JTAG ( Joint Test Action Group), SWD (Serial Wire Debug), SWIM (Single Wire Interface Module).
Схема распиновки разъема под BLS коннектор нанесена на корпус устройства.
Питание программатора ST-LINK V2 осуществляется от USB порта компьютера.
После подключения к компьютеру на корпусе устройства загорается красный индикатор.

Характеристики:

модель: ST-LINK V2;
програматор зібраний на мікроконтролері: STM32F103C8T6;
для програмування і налагодження мікроконтролерів сімейства: STM8 і STM32;
підключення до комп'ютера: USB специфікації USB 2.0 на швидкості Full-speed 0,5—12 Мбіт/с;
програматор може працювати за трьох інтерфейсів: JTAG ( Joint Test Action Group), SWD (Serial Wire Debug), SWIM (Single Wire Interface Module);
у SWIM інтерфейсі регулюється напруга: від 1,65 до 5,5 У;
підтримувані режими в SWIM інтерфейсі: низькошвидкісні 9,7 Кбіт/с) і високошвидкісні 12,8 Кбайт/с;
напруга програмування інтерфейсу JTAG/SWD: від 1,65 до 3,6 В;
функція оновлення прошивки: DFU (Direct firmware update);
робоча температура: від 0 до 50°C;
розміри: 57 х 21 х 9 мм;
вага комплекту: 13 р.

Комплект поставки:

• USB програматор ST-LINK V2 STM8 STM32 Cortex-M;
• 4-х жильний кабель з коннекторами BLS-1 на обох кінцях;
