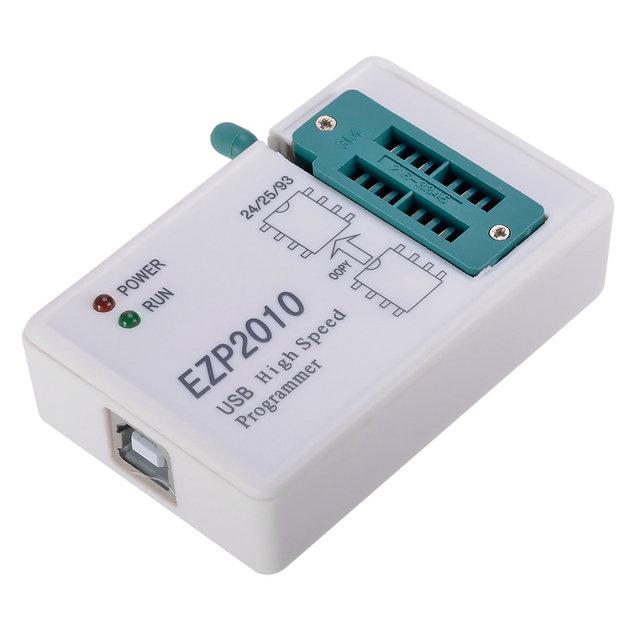

USB програматор EZP2010 24 25 93 EEPROM, FLASH 25

USB програматор EZP2010 24 25 93 EEPROM, 25 FLASH використовується для програмування, читання прошивки, копіювання прошивки з однієї мікросхеми на іншу (без участі комп'ютера). EZP2010 використовується для мікросхем BIOS материнських плат комп'ютерів, ноутбуків, відеокарт, мультимедійних плеєрів, пам'яті телевізорів, РК-дисплеїв, маршрутизаторів, ігрових приставок, супутникових ресиверів, ресиверів T2, мікросхем EEPROM і FLASH 24, 25 і 93 серії.
Для використання програматора потрібно спочатку підключити його до USB порту комп'ютера за допомогою кабелю USB тип A – USB тип B.
Якщо все в порядку, на корпусі програматора повинен загорітися червоний світлодіод Power. Після цього операційна система повинна почати пошук драйверів і їх не виявить. Драйвера до програматора йдуть в комплекті на CD диску. Драйвера потрібно буде встановити самостійно вручну за допомогою диспетчера пристроїв. Інструкція по установці драйверів є на CD диску, але вона на китайській мові. Інструкцію російською мовою можна прочитати тут.
Після установки драйверів операційна система повинна визначити програматор в розділі «Контролери USB» як EZP2010. Далі з CD диска потрібно встановити програму для роботи з програматором. Якщо з якоїсь причини вона вас не влаштовує, програму можна скачати самостійно. Програмне забезпечення програматора може працювати в операційних системах Windows 2000, Windows XP, Windows Vista, Win 7 32bit, 64bit.
Тепер можна приступати до програмування. Якщо ви будете програмувати мікросхему на ZIF панелі програматора, то потрібно підняти ручку-фіксатор, щоб відкрити пази для установки мікросхеми. Необхідно від'єднати мікросхему, яку збираєтеся програмувати, від кінцевого пристрою і встановити її по ключу в пази програматора (ключ повинен вказувати на ручку-фіксатор). Потім опустити ручку-фіксатор, щоб зафіксувати мікросхему. ZIF панель програматора має нульове зусилля і 16 контактів.
Якщо потрібно програмувати мікросхеми, виконані в корпусі SOP8 або SOP16, в комплекті з програматором йде два перехідника DIP8 – SOP8/SOP16. Перехідники постачаються в розібраному стані, тому перед використанням потрібно буде припаяти DIP ніжки. Перехідники встановлюються в ZIF панель програматора по ключу, як зображено на піктограмах, які є на корпусах перехідників. Мікросхеми в перехідники встановлюються з допомогою пайки або за допомогою обережного закріплення ніжок мікросхеми механічним шляхом (крокодилом, прищіпкою тощо). Під час запису або зчитування програми на корпусі програматора повинен блимати зелений світлодіод RUN.

Программатор имеет функцию копирования прошивок с одной микросхемы на другую без участия компьютера. Для этого в комплекте с программатор идет адаптер питания 220 вольт на 5 вольт USB. Со стороны 220 вольт вилка американского типа (плоская), со стороны 5 вольт гнездо USB тип A. Модель адаптера TC U250, входное напряжение 100 – 240 В переменного тока с частотой 50 – 60 Гц, выходное напряжение 5 вольт 1 ампер постоянного тока. Для использования этой функции нужно сначала установить две микросхемы так, как нарисовано на пиктограмме программатора. Копирование будет проводиться с «нижней» микросхемы на «верхнюю». Для активации функции копирования нужно соединить адаптер питания TC U250 и кабель USB тип A – USB тип B, включить адаптер в сеть переменного тока, стороной кабеля USB тип B включить в программатор. После этого должен загореться красный светодиод POWER. Если копирование пошло, должен начать мигать зеленый светодиод RUN.
Питание USB программатора EZP2010 осуществляется от USB порта компьютера или от адаптера питания. Напряжение питания 5 В.

Характеристики:

модель: EZP2010;
совместим с операционными системами: Windows 2000, Windows XP, Windows Vista, Win 7 32bit, 64bit;
программирует/считывает/копирует: EEPROM и FLASH 24, 25 и 93 серии;
16-ти контактная ZIF панель с нулевым усилением и ручкой-фиксатором;
светодиодная индикация: питания, программирования;
рабочее напряжение: 5 В постоянного тока;
подключение к компьютеру через кабель: USB тип A – USB тип B;
программатор работает с USB по спецификации: 1.1;
скорость обмена данными по USB: до 12 Мбит/с;
размеры программатора: 70 х 45 х 18 мм;
размеры коробки: 150 х 105 х 55 мм;
вес комплекта: 160 г.

Комплект поставки:

• USB програматор EZP2010 24 25 93 EEPROM, 25 FLASH в заводській упаковці;
• кабель USB тип A – USB тип B;
• адаптер живлення TC U250;
• CD диск;
• перехідник DIP8 – SOP8/SOP16 - 2 шт.
