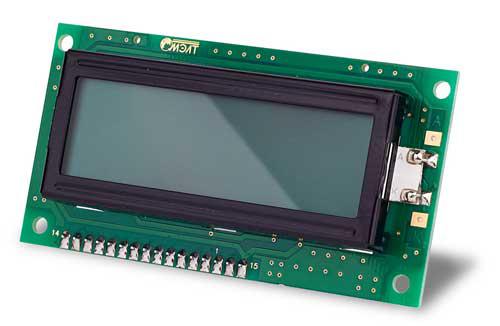

LCD 1602 модуль для Arduino, РК дисплей, 16х2 blue
- В наявності
- Код: 1583
132,25 ₴
- +380 (93) 309-40-75Лайф
LCD 1602 модуль для Arduino модуль используется для преобразования сигналов от контроллеров и датчиков в графическую информацию.
Для использования LCD 1602 модуля Arduino нужно на его основе собрать макет (подключить к дисплею, контроллеру, питанию и т.п.). Потом нужно создать программу для работы с устройством. В конце провести настройку и начинать работу.
Управление LCD 1602 модулем для Arduino осуществляется или от Arduino контроллера, или от другого микропроцессорного управляющего устройства через соответствующие выводы.
LCD 1602 модуль для Arduino з LCD-дисплеєм має інтерфейс для введення виведення інформації.
4-бітний інтерфейс HD44780 має 16 контактів позначених:
- Vss – загальний GND;
- Vdd – харчування;
- VO – настройка контрастності;
- RS – дані і команди;
- RW – читання і запис;
- E (Enable) – включення;
- DB0 – DB7 лінії даних;
- LEDA – анод підсвічування;
- LEDK – катод підсвічування.
Харчування модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керуючого пристрою), або від зовнішнього джерела живлення (блоку харчування, батареї). Напруга живлення модуля 5 вольт.
Характеристики:
інтерфейс HD44780 сумісний;
напруга живлення: 5В;
розміри екрану: 64 х 15 мм;
рідкокристалічний дисплей з синім підсвічуванням;
дисплей 2 рядки по 16 символів;
підтримка латиниці і кирилиці (з установкою додаткових бібліотек);
габарити: 79,9 х 36,0 х 11,0 мм;
вага: 31 р.
| Основні | |
|---|---|
| Виробник | Arduino |
