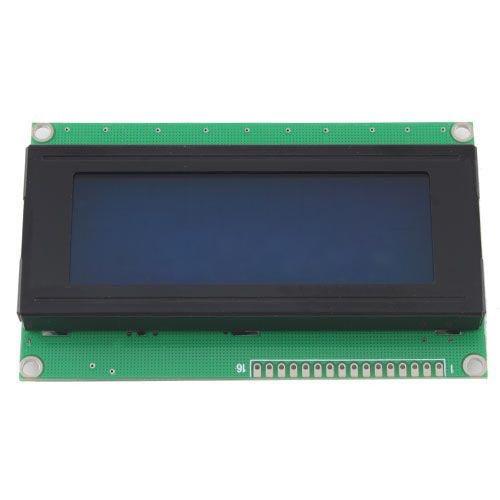

LCD 2004 модуль для Arduino, РК дисплей 20х4
- В наявності
- Код: 1585
213,90 ₴
- +380 (93) 309-40-75Лайф
LCD 2004 модуль використовується для перетворення сигналів від контролерів і датчиків в графічну інформацію.
Для використання LCD модуля потрібно на його основі зібрати макет (підключити до контролера та харчування тощо). Потім потрібно створити програму для роботи з дисплеєм. Наприкінці провести настройку і починати роботу.
Работа с кириллицей имеет ряд особенностей в связи с тем, что исходный код в среде Arduino сохраняется в кодировке UTF-8, которая не соответствует таблице символов в ЖК-дисплее. Для кириллицы можно указывать их коды в восьмеричной системе в соответствии с синтаксисом C/C++. Также можно использовать библиотеку Liquid Crystal Rus, которая позволяет непосредственно использовать русские символы в кодировке UTF-8 при выводе на дисплей.
Управління LCD модулем здійснюється або від Arduino контролера, або від іншого мікропроцесорного керуючого пристрою через відповідні висновки. На платі є змінний резистор, яким здійснюється регулювання контрастності дисплея.
4-бітний інтерфейс HD44780 для підключення дисплея до контролерів має 16 контактів:
- Vss – загальний GND;
- Vdd – харчування;
- VO – настройка контрастності;
- RS – дані і команди;
- RW – читання і запис;
- E (Enable) – включення;
- DB0 – DB7 лінії даних;
- LEDA – анод підсвічування;
- LEDK – катод підсвічування.
Харчування модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керуючого пристрою), або від зовнішнього джерела живлення (блоку живлення батареї). Напруга живлення модуля 5 вольт.
Схема підключення до Arduino і Фізичні характеристики LCD 2004 модуля графічно представлені в додаткових зображеннях до опису товару.
Характеристики:
рідкокристалічний дисплей;
підсвічування синього кольору;
4 рядки по 20 символів;
підтримка латиниці і кирилиці;
інтерфейс HD44780 сумісний;
регулятор контрастності;
напруга живлення: 5В;
габарити: 98 х 60 х 14 мм;
розміри екрану: 76 х 25 мм;
вивід інформації на екрані: 70,4 х 20,8 мм;
вага: 73 р.
Основні | |
---|---|
Виробник | Arduino |
- Ціна: 213,90 ₴
