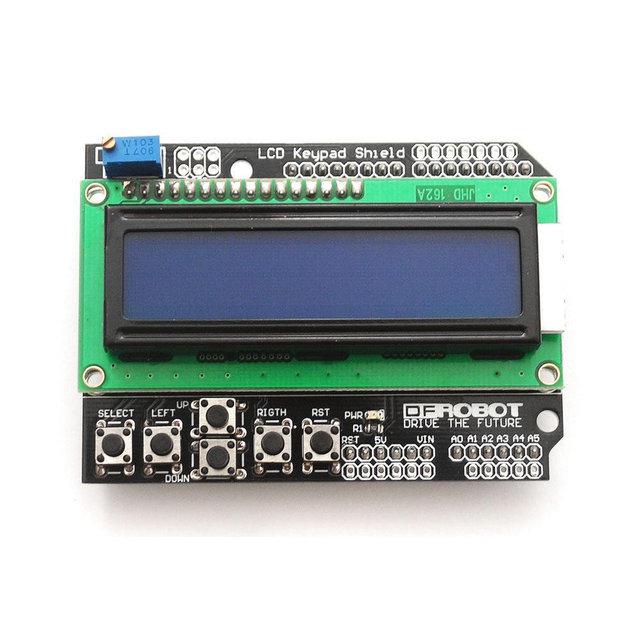

LCD Keypad Shield модуль Arduino 1602 РК дисплей

LCD Keypad Shield модуль Arduino 1602 РК дисплей

LCD Keypad Shield модуль використовується для роботи з LCD-дисплеями. Він підключається до Arduino контролеру і розширює можливості при роботі з дисплеями ? дозволяє використовувати і переглядати більше графічної інформації, ніж вміщує робоча зона дисплея, з допомогою передбачених на платі кнопок.
Для використання LCD Keypad Shield модуля потрібно на його основі зібрати макет (підключити до дисплея, контролеру, харчування тощо). Потім потрібно створити програму для роботи з пристроєм. Наприкінці провести настройку і починати роботу.
Управління LCD Keypad Shield модулем здійснюється або від Arduino контролера, або від іншого мікропроцесорного керуючого пристрою через відповідні висновки.
При подачі живлення на плату повинен засвітитися світлодіод PWR.
На платі передбачено 6 кнопок: LEFT, RIGHT, UP, DOWD, SELECT, RESET (кнопка скидання параметрів або перезавантаження). На платі є змінний резистор, яким здійснюється регулювання контрастності дисплея.
LCD Keypad Shield модуль для Arduino з LCD-дисплеєм має кілька інтерфейсів для введення виведення інформації:

• 4-бітний інтерфейс HD44780 має 16 контактів, позначених: Vss – загальний GND; Vdd – харчування; VO – настройка контрастності; RS – дані і команди; RW – читання і запис; E (Enable) – включення; DB0 – DB7 лінії даних; LEDA – анод підсвічування; LEDK – катод підсвічування.
• IIC port (Inter-Integrated Circuit) – послідовна шина даних для зв'язку інтегральних схем. Має 4 виводу, позначення контактів: RXD, TXD, GND, VCC.
• Інтерфейс ICSP (внутрішньосхемного програмування) для підключення програматора і перепрограмування вбудованого мікроконтролера.
• Колодка живлення має 6 контактів, позначених: RST, 3V, 5V, GND, GND, VIN.
• Передбачено 6 аналогових входів і 5 виходів, позначених A0 – A5.

Харчування модуля здійснюється або від Arduino контролера (іншого мікропроцесорного керуючого пристрою), або від зовнішнього джерела живлення (блоку живлення батареї). Напруга живлення модуля 5 вольт.
Схема підключення дисплея через HD44780 інтерфейс представлена в додаткових зображеннях до опису товару.

Характеристики:

6 кнопок управления: LEFT, RIGHT, UP, DOWD, SELECT, RESET (кнопка сброса параметров или перезагрузки);
интерфейс ICSP (внутрисхемное программирование) для подключения программатора и перепрограммирования встроенного микроконтроллера;
интерфейс HD44780 совместимый;
интерфейс IIC (I2C);
6 аналоговых входов и 5 выходов;
напряжение питания 5В;
жидкокристаллический дисплей с синей подсветкой;
дисплей: 2 строки по 16 символов;
регулятор контрастности;
поддержка латиницы и кириллицы (с установкой дополнительных библиотек);
размер дисплея: 65 х 14 мм;
габариты: 80 х 58 х 20 мм;
вес: 54 г.
