Touch LCD Shield для TFT01 дисплеїв, Arduino Mega

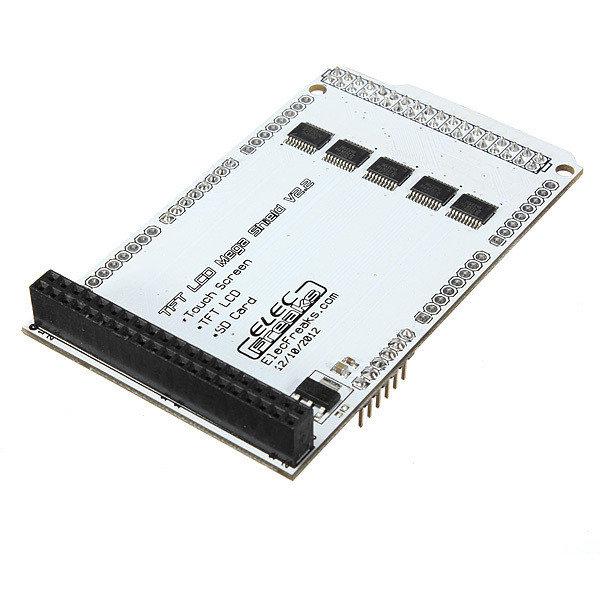

Touch LCD Shield для TFT01 дисплеїв, Arduino Mega призначений для посередництва в підключенні до контролера типорозміру Arduino Mega рідкокристалічних дисплеїв з тачскріном серії TFT01.
Дисплеї серії TFT01 працюють від напруги живлення 3,3 В, що робить неможливим їх пряме підключення до контролерів типу Arduino Mega. Плата розширення дозволяє зберегти повний функціонал модулів з сенсорним екраном серії TFT01, а саме: робота з SD картою, робота з сенсором і одночасна робота з SD картою і сенсором.
Для використання Touch LCD Shield для TFT01 дисплеїв потрібно на його основі зібрати макет: підключити плату розширення у відповідності з роз'ємами до контролера типорозміру Arduino Mega, підключити до плати розширення модуль з сенсорним екраном серії TFT01, записати в контролер потрібні програми та бібліотеки, подати на макет харчування і починати роботу. Touch LCD Shield для TFT01 дисплеїв, Arduino Mega підтримує передачу даних по каналах 8 або 16 біт.
В залежності, який спосіб вибраний для передачі даних використовуються інші контакти (для 8 біт DB8 – DB15, для 16 біт DB0 – DB15), що повністю збігається з аналогійною функцією модулів серії TFT01. Touch LCD Shield для TFT01 дисплеїв, Arduino Mega може працювати з дисплеями діагоналлю 2,4 / 3,2 / 4,3 / 5 / 7 дюймів.
Управління LCD Shield для TFT01 дисплеїв здійснюється від Arduino контролера типорозміру Arduino Mega через відповідні висновки. Для коректної роботи дисплея потрібно записати в контролер потрібні бібліотеки і спеціальні програми (бібліотека UTFT обов'язкова). Управління безпосередньо зображенням здійснюється за допомогою тачскріна.
Touch LCD Shield для TFT01 дисплеїв, Arduino Mega має кілька інтерфейсів для підключення живлення мікроконтролера та модуля дисплея з тачскріном.

Харчування Touch LCD Shield для TFT01 дисплеїв, Arduino Mega здійснюється або від Arduino контролера типорозміру Mega, або від зовнішнього джерела живлення (блоку живлення батареї).
Напруга живлення модуля 3,3 – 5,5 В, якщо вам потрібно підключити модуль з напругою вище 3,3 потрібно додати резистори опором 30кОм і 20кОм для зменшення напруги.

Характеристики:

модель: TFT LCD Mega Shield V2.2;
сумісний з контролерами типорозміру Arduino Mega;
сумісний з рідкокристалічними дисплеями з тачскріном серії TFT01;
одночасна робота з SD картою і сенсором;
підтримує передачу даних по каналах 8 або 16 біт;
може працювати з дисплеями діагоналлю 2,4 / 3,2 / 4,3 / 5 / 7 дюймів;
напруга живлення модуля 3,3 – 5,5 В, якщо вам потрібно підключити модуль з напругою вище 3,3 потрібно додати резистори опором 30 кОм і 20 кОм для зменшення напруги;
колір: білий;
розміри (Д х Ш х В): 137 х 100 х 65 мм;
вага: 23 р.
