Wemos D1 R2 WiFi на базі ESP8266, плата Arduino
- В наявності
- Код: 1593
358,80 ₴
- +380 (93) 309-40-75Лайф
Wemos D1 R2 WiFi на базі ESP8266 – це мікроконтроллер і WiFi модуль одночасно. Wemos D1 R2 використовується для програмування, контролю, управління різних проектів, в яких потрібно використання мікроконтролерів чи може підключатися до програмного забезпечення, що виконується на комп'ютері. Контролер сумісний з усіма платами розширення форм фактора Arduino UNO.

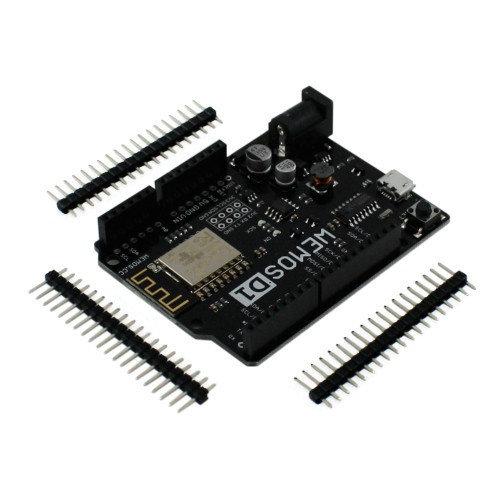

Контролер поставляється на платі типорозміру Arduino UNO. У комплекті з платою йде три колодки штирьових контактів, по 20 контактів кожен, з відстанню між контактами 2,54 мм. Кожен висновок контролера продубльований на платі клемою для можливості припаяти штирьові контакти. Штирьові контакти перед пайкою потрібно розділити на відповідні за кількістю клем частини. На платі використовується всього 40 клем, тобто ще 20 штирьових контактів у Вас залишаться, як запасні.
Для використання Wemos D1 R2 потрібно підключити його до USB порту комп'ютера за допомогою кабелю USB тип A – microUSB тип B (в комплект поставки не входить). Операційна система комп'ютера визначить пристрій, як USB Serial CH340. Якщо автоматично драйвера не встановилися – це потрібно зробити вручну. Після подачі живлення на платі контролера почне горіти синій світлодіод, позначений ON (індикація живлення), також буде горіти синій світлодіод, позначений SCK (індикація шини I2C). На платі контролера знаходиться кнопка скидання параметрів або перезавантаження RESET.
Після підключення до комп'ютера потрібно завантажити та встановити програмне забезпечення для роботи. Wemos D1 R2 поставляється з вже завантаженої на ESP8266 прошивкою NodeMCU. Дана прошивка сприймає код, написаний на мові програмування LUA. Але також є можливість працювати з більш звичним Arduino IDE. Для цього треба зробити низку маніпуляцій. В кінцевому підсумку Ви отримаєте контролер розміру Arduino UNO з тактовою частотою 80 – 160 МГц і 4 Мбайт Флеш пам'яті, що набагато більше, ніж у Arduino контролерах. Передбачено три варіанти використання в бездротовому режимі: Клієнт (STA), Точка доступу (AP), Клієнт+Точка доступу (STA+AP). Wemos D1 mini оснащений PCB антеною, при цьому відстань прийому/передачі в ідеальних умовах 400 м.
Контролер Wemos D1 R2 підтримує функцію OTA, так зване, оновлення прошивки «по повітрю».
Контролер Wemos D1 R2 має один аналоговий і одинадцять цифрових входів/виходів загального призначення для введення або виведення інформації і керуючих сигналів:
Аналоговий вхід A0 має вбудований АЦП (аналого-цифровий перетворювач). Максимальна вхідна напруга аналогового входу A0 3,3 В!
Wemos D1 R2 може бути живиться від USB порту комп'ютера, від адаптера живлення від зовнішнього джерела живлення – тип джерела вибирається автоматично.
Адаптер живлення підключається за допомогою штекера діаметр – 2,1 мм з центральним позитивним полюсом. Вихідна напруга блоку живлення може бути від 5 до 24В.
Зовнішнє живлення може подаватися від блоку живлення або батареї. Таке харчування підключаються до висновків плати, позначених GND і VIN.
Роз'єми живлення:
- VIN – вхід використовується для подачі живлення від зовнішнього джерела і як джерело харчування, якщо є живлення від блоку живлення;
- 5V – вихідна напруга безпосередньо від стабілізатора напруги; подавати на цей висновок вхідна напруга не можна;
- 3.3 V – напруга на виводі 3,3 В генерується вбудованим регулятором на платі.
На плате есть дополнительная клеммная колодка для расширения возможностей платы. На колодку продублированы выводы: 3.3V, RX, TX, GND/3.3V, SCL, SDA, GND.
Особенность при работе с Wemos D1 R2 – вывод в терминал может осуществляться с мусором либо постоянно, либо при начале отображения. Иногда все начинает работать само по себе, иногда требуется поиграть со скоростями последовательного порта (в окне терминала и в скетче), дабы подобрать скорость, которая будет работать именно у Вас.
Увага: WeMos D1 R2 хоч і Arduino сумісна плата, але очікувати, що на ній будуть нормально працювати будь скетчі від Arduino не варто.
Характеристики:
модель: WeMos D1 R2 V2.1.0;
типорозмір: Arduino UNO;
зібраний на чіпі: ESP8266;
Flash пам'ять: 4Мбайт;
тактова частота: 80 – 160 МГц;
USB – UART: CH340G;
відстань прийому/передачі, в ідеальних умовах: 400 м;
функція: OTA;
вбудована прошивка: NodeMCU;
розміри: 69 х 53 х 12 мм;
вага: 25 р.
Комплект поставки:
- Wemos D1 R2 WiFi на базі ESP8266, плата Arduino;
- штирьові контакти 2,54 мм - 3шт.
