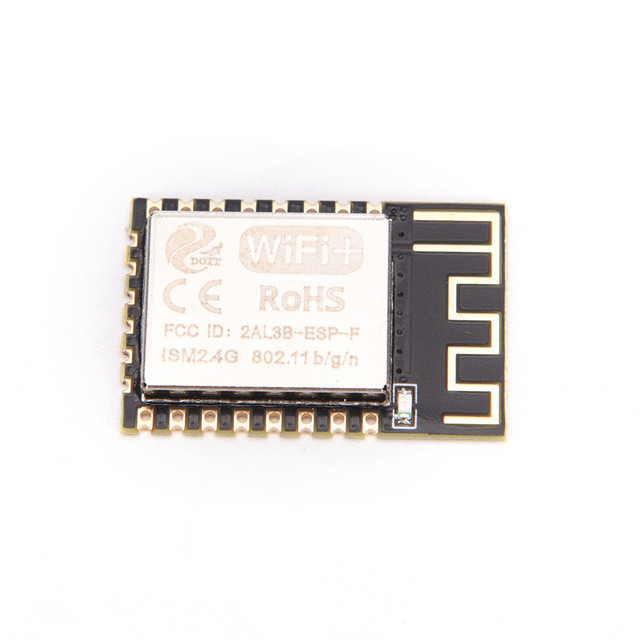

Версія ESP-12F - покращена антена і плата (тепер багатошарова).
Даний модуль є просунутою версією модуля ESP8266-12 з узгодженим вихідним каскадом і антеною, що значно збільшило чутливість і радіус дії. На модулі так само виведені користувальницькі виходи GPIO що ще більше розширює можливості побудови на даному модулі систем "розумний будинок" і "розумних речей".
Більшість модулів мають своє розташування висновків і вони не завжди бувають підписані, що вкрай ускладнює роботу з ними. Даний модуль має підписані висновки що полегшує його використання. Від модуля ESP-07 відмінність полягає в застосуванні антени, виконаної на друкованій платі. На відміну від молодших моделей доступно більшу кількість портів GPIO а так само режим сну з вкрай низьким споживанням. Для використання модуля з беспаечными макетными платами потрібно перехідник, так як у модуля крок висновків 2мм а не 2,54 як у макетних плат.
Розміри плати:
Схема підключення до ПК:
Характеристики:
Мікромодуль: ESP8266MOD
Повна сумісність висновків з ESP-12
Напруга живлення: 1.7-3.3 В
Робоча частота: 2.4 ГГц
Потужність випромінювання: +24dbm
Порти GPIO: доступні у всіх виконаннях модуля з кроком 2.0 мм
Тип антени: вбудована
Бездротові режими:точка доступу / softAP / SoftAP + точка доступу;
Бездротовий протокол: 802.11 b / g / n;
Підтримка безпеки: Wi-Fi @ 2.4 GHz, підтримка WPA / WPA2 режиму безпеки
Управління: вбудованими АТ-команд
- Ціна: 144,90 ₴
