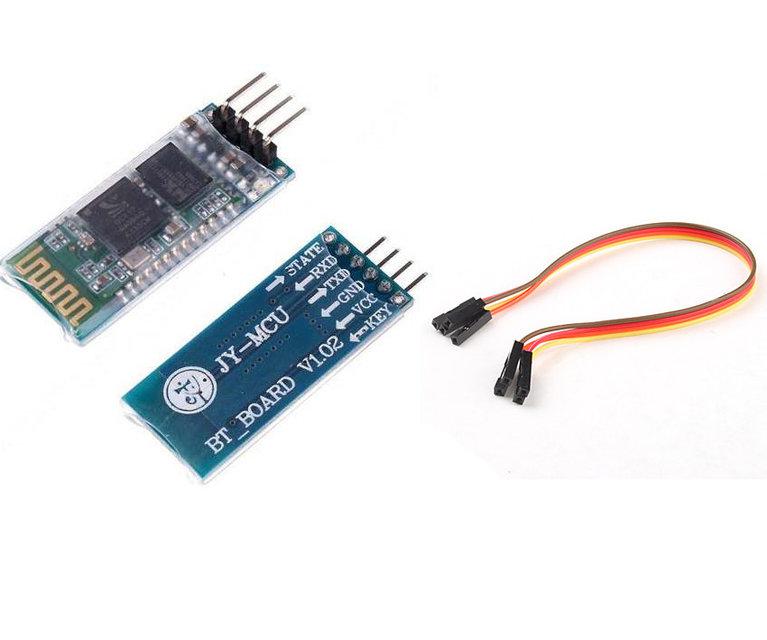

Bluetooth модуль HC-06 4pin RS232 TTL для Arduino

Bluetooth модуль HC-06 4pin RS232 TTL для Arduino

Модуль Bluetooth дозволяє підключати модулі Arduino до телефонів, PDA, наладонникам, смартфонам, ноутбуків, і будь-яких інших пристроїв, що мають Bluetooth, працює в режимі master. Дозволяє передавати дані на Arduino контролер через стандартний інтерфейс RS-232.
Для використання Bluetooth модуля потрібно спочатку на його основі зібрати прототип: підключити живлення, контролер, пристрій з master Bluetooth. Потім потрібно записати в Arduino контролер спеціальну програму. Потім на комп'ютері потрібно створити COM порт з'єднання Bluetooth. Після цього знадобиться програма-термінал для надсилання даних через COM порт з'єднання Bluetooth, наприклад, бесплатнаяTermite. Потім потрібно провести настроювання і тестування модуля за допомогою AT-команд і починати роботу. Також є можливість підключення до Linux і Android. При підключенні до модуля живлення, на корпусі повинен загорітися червоний світлодіод. Корпус модуля обтягнутий плівкою для захисту від статичної електрики і забруднення.
Керування Bluetooth модулем здійснюється з пристрою master Bluetooth (телефон, PDA, ноутбук та ін.). Дані передаються по стандарту UART, який вшитий в більшості вбудованих систем (цей порт є майже у всіх мікроконтролерах, або легко організується програмно). Також можливо управління за допомогою AT-команд.
Модуль Bluetooth з антеною має один 4-х піновий штирьовий інтерфейс. Позначення контактів:

• VCC (напруга живлення);
• GND (загальний контакт);
• RXD (прийняті дані);
• TXD (передані дані).

Також на корпусі є дві клеми, які за замовчуванням не задіяні, але можуть використовуватися:

• STATE – сюди сигнал дублюється з вбудованого світлодіода, коли модуль активний світлодіод блимає, коли зв'язок встановлений – горить;
• EN – включення/вимикання, якщо подати на цей контакт логічну одиницю (5), то модуль вимкнеться, якщо логічний нуль (або пін буде не задіяний), то модуль буде працювати.

Оскільки основний модуль встановлений на підкладку, то є можливість вивести інші сигнали.


Харчування модуля Bluetooth HC-06 здійснюється або від мікроконтролера, або від зовнішнього джерела живлення (блоку харчування, батареї). Напруга живлення модуля 3,3 В, струм споживання 30 – 40 мА. Модуль встановлений на підкладку, на якій розташований стабілізатор напруги з 5 на 3,3 В. Тому можна підключати напруга живлення 3,6 – 6 від зовнішнього джерела або 5 В від Arduino. Лінії Bluetooth модуля HC-06 можуть працювати і з TTL логікою (5), що дозволяє підключати його UART до Arduino.

Характеристики:

модель: HC-06;
контролер: BC417 компанії Cambridge Silicon Radio;
зв'язок з Arduino: інтерфейс RS232;
чутливість приймача: -80 dBm;
діапазон зміни вихідної потужності: від -4 до +6 dBm;
рівень потужності: Bluetooth Class2 (+6 dBm);
апаратна підтримка: Bluetooth 2.0+EDR (Enhaced Data Rate);
робоча частота: 2,4 ГГц;
вбудована пам'ять: 1 МБ;
напруга живлення: 3,6 – 6 В;
струм споживання: 30 – 40 мА;
можливі швидкості передачі даних: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 бод;
робочий температурний діапазон -25 – +75°C;
фізичні розміри (Д х Ш х В): 27 × 13 × 2 мм;
вага комплекту: 7 р.

Комплект поставки:

• Bluetooth модуль HC-06 4pin RS232 TTL для Arduino;
• Кабель довжиною 20 см з 4-пиновыми коннекторами 2,54 мм
