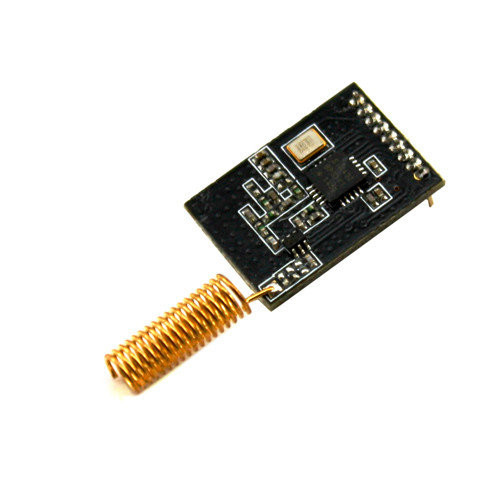

Радіомодуль SI4432 433МГц 1000м трансивер, Arduino

Радіомодуль SI4432 433МГц 1000м трансивер, Arduino використовується в проектах, де потрібна бездротова передача цифрових даних між різними об'єктами проекту, наприклад, між контролером і датчиком, який знаходиться на відстані у важкодоступному місці і т. п.
Практичне застосування: система безпеки, системи віддаленого контролю, системи домашньої автоматизації, системи промислового контролю, системи телеметрії.
Для використання радіомодуля SI4432 433МГц 1000м трансивера Arduino потрібно зібрати на його основі макет: зібрати модуль, запрограмувати під умови проекту, підключити до Arduino контролера або іншому мікропроцесорному керуючого пристрою, також можливе підключення до різних периферійних пристроїв (зовнішні датчики, виконавчі механізми, перетворювачі, модулі, драйвера), подати живлення. Після цього можна починати роботу.
Модуль поставляється в розібраному стані і складається з трьох частин: плата модуля, антена з опором 50 Ом, коннектор на 12 pin. Це зроблено для універсалізації установки модуля, наприклад, якщо знадобиться встановлювати модуль в обмеженому просторі, без встановлення конектора. Для складання модуля потрібно встановити антену і коннектор на свої місця на клемах і з допомогою пайки закріпити їх.
Управління радіомодулем SI4432 433МГц 1000м трансивером Arduino здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою через интрерфейс SPI (Serial Peripheral Interface) з допомогою спеціальних програм.
Радіомодуль SI4432 433МГц 1000м трансивер Arduino має 14 клем для управління, підключення цифрових даних і живлення.
Позначення контактів:

• GND (загальний контакт харчування);
• SDN (цифровий вхід, який забезпечує примусове відключення);
• nIRQ (цифровий вихід, який забезпечує переривання вихідного сигналу);
• nSEL (цифровий вхід, який забезпечує включення послідовної шини, включення режиму запису/читання);
• SCLK (цифровий вхід, який забезпечує вхідний сигнал послідовної шини);
• SDI цифровий вхід, який забезпечує послідовний потік даних);
• SD0 (цифровий вихід, який забезпечує функцію readbeck регістрів внутрішнього контролю);
• VCC (напруга живлення);
• GPIO0, GPIO1, GPIO2 (цифрові входи/виходи загального призначення), можуть бути запрограмовані на будь-які функції;
• GND (загальний контакт для цифрових входів/виходів);
• ANT (клема для подключениенны);
• GND (загальний контакт для антени).

Харчування радіомодуля SI4432 433МГц 1000м трансивера Arduino здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою, або зовнішнього джерела живлення (блоку харчування, батареї). Напруга живлення модуля 1,8 – 3,6 Ст. Рекомендована напруга живлення 3,3 Ст.

Характеристики:

приемопередатчик (трансивер, transceiver) цифрових данных;
модуль собран на микросхеме: SI4432;
в микросхему встроен АЦП и датчик температуры;
расстояние приема/передачи: до 1500 м;
рекомендуемое расстояние приема/передачи: до 1000 м;
модуль номинально работает на частоте: 433 МГц;
есть возможность работать на частотах: 240 – 930 МГц;
скорость передачи данных: 0,123 – 256 кбит/с;
чувствительность: -121 дБм;
выходная мощность: 20 дБм (100 мВт);
виды модуляции: FSK, GFSK и OOK;
напряжение питания модуля: 1,8 – 3,6 В;
рекомендуемое напряжение питания: 3,3 В;
потребление тока при приеме: 18,5 мА;
споживання струму при передачі: 27 мА;
опір антени: 50 Ом;
довжина антени: 36 мм;
робоча температура: -20 – 60°C;
розміри плати (Д х Ш): 16,5 х 16,5 мм;
вага комплекту: 2 р.

Комплект поставки:

• плата радіомодуля SI4432 433МГц 1000м трансивера, Arduino;
• антена;
• конектор на 12 pin.
