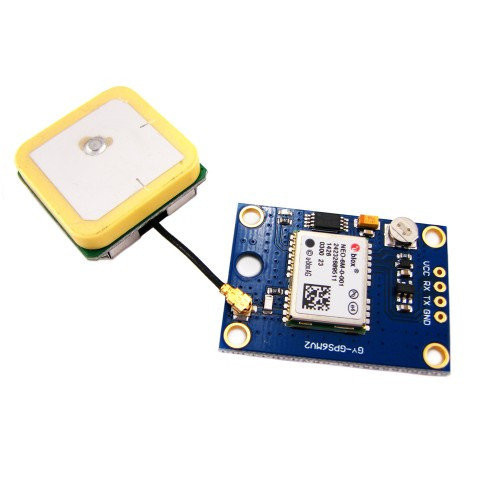

Ublox NEO-6M GPS-модуль з антеною, Arduino APM2
- В наявності
- Код: 1914
330,05 ₴
- +380 (93) 309-40-75Лайф
Ublox NEO-6M GPS-модуль з антеною, Arduino APM2
GPS-модуль використовується для отримання географічних координат розташування антени приймача GPS (глобальної системи позиціонування) і їх передачі на контролер. Модуль може бути використаний в пристроях на Arduino, AVR, PIC, ARM. Практичне застосування: позиціонування роботів, безпілотних літальних апаратів, метеорологічних датчиків і т. п. Модуль не рекомендується використовувати в професійних системах.
Для використання GPS-модуля спочатку треба підключити його до харчування і контролера. Після того, як модуль виявить супутник, повинен загорітися, а через деякий час почати мерехтіти червоний світлодіод. Після цього контролер потрібно записати бібліотеку TinyGPS та програму для роботи з модулем. Модуль видає результати у форматі NMEA. Для роботи з даними, які передає модуль для налаштування можна використовувати програму від виробника U-Center.
Для закріплення модуля на плоскій поверхні на корпусі є чотири отвори.
Управління модулем GPS можемо здійснюватися або з контролера по інтерфейсах (UART, SPI, DDC, IIC) або з комп'ютера по інтерфейсу USB.
На платі модуля є один UART інтерфейс для підключення живлення і введення/виведення даних.
Позначення контактів:
- VCC (напруга живлення);
- RX (вхідні дані);
- TX (вихідні дані);
- GND (загальний контакт).
Але, мікросхема NEO-6M-0-001 дозволяє використовувати ще кілька інтерфейсів для передачі даних хоч вони і не виведені (це можна зробити самостійно):
- SPI ( Serial Peripheral Interface);
- DDC (Display Data Channel);
- IIC (Inter-Integrated Circuit).
Харчування GPS модуля може здійснюватися від контролера, USB порту комп'ютера або зовнішнього джерела живлення. Напруга живлення 3 – 5 Ст.
Характеристики:
модель плати: GY-GPS6MV2;
GPS модуль: u-blox NEO-6M-0-001;
батарейка для швидкого, холодного старту;
чутливість: -147 dBm;
швидкість оновлення: 5 Гц;
інтерфейси: UART (виведений), SPI, DDC, IIC;
передає координати у форматі: NMEA;
швидкість підключення за замовчуванням по UART: 9600 бод;
є активна антена;
напруга живлення: 3 – 5 В;
можливість роботи з програмами: U-Center тощо;
розміри плати (Д х Ш): 30 х 23 мм;
розміри антени (Д х Ш): 25 х 25 мм;
вага комплекту: 18 р.
Комплект поставки:
- Плата GY-GPS6MV2;
- Зовнішня активна антенна.
