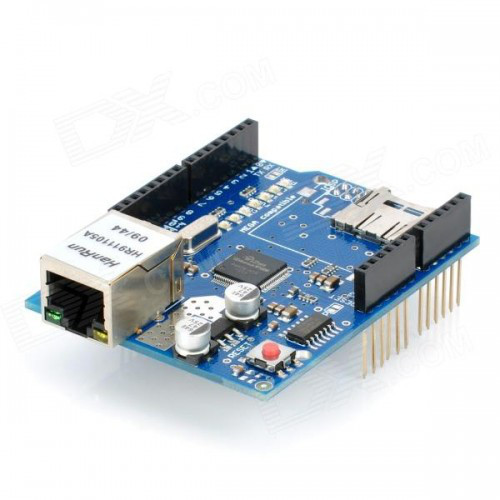

Модуль Ethernet Shield для Arduino, W5100

Модуль призначений для реалізації мережевих додатків: віддаленого управління системою, мережевого доступу, публікації даних.
Для використання мережевого модуля Ethernet Shield W5100 його потрібно підключити до Arduino контролера або іншому мікропроцесорному керуючому пристрою через інтерфейс розташований на платі. Мікросхема Wiznet iEthernet W5100 підтримує протоколи TCP and UDP в IP-мережі.
Далі потрібно створити і записати в пам'ять контролера програму управління проектом.
Коли на плату буде подано харчування, повинен включитися світлодіод індикації живлення PWR.
Після вище описаних дій до інтерфейсу RJ45 мережевого модуля можна підключати мережевий кабель. Якщо зв'язок нормальна на інтерфейсі RJ45 повинні включитися світлодіоди індикації прийому-відправки пакетів (прийому – зелений, відправлення – помаранчевий).
Також на платі є світлодіод Tx для індикації при відправці платою даних, світлодіод Rx для індикації інтерфейсу при отриманні платою даних, світлодіод 100M для індикації швидкості передачі даних 100 Мбіт/с, світлодіод LINK для індикації правильного мережевого з'єднання, світлодіод FULLD для індикації підключення повним дуплексом, світлодіод COLL для індикації мережевий колізії.
Також на платі є кнопка перезавантаження і скидання даних RESET.
Модуль Ethernet Shield W5100 має декілька інтерфейсів:

  • Колодка живлення має 6 висновків позначених RESET, 3V3, 5V, Gnd, 9V.
  • Установлено 6 аналоговых входов обозначенных A0, A1, A2, A3, A4, A5.
  • Интерфейс RJ45 имеет 8 выводов для подключения сетевого кабеля. Максимальная скорость передачи данных 100 Мбит/с. Непосредственно сам разъем крепится к плате с помощью специальных пластиковых штырей-фиксаторов.
  • Интерфейс для карт памяти типа micro-SD, который может использоваться для хранения файлов и работы с ними по сети. Arduino осуществляет связь с W5100 и картой SD посредством шины SPI (через разъем ICSP). Она расположена на выводах 11, 12, 13 платы.
  • Інтерфейс ICSP (внутрішньосхемного програмування) – для підключення програматорів. Має 6 висновків.
  • Запаиваемая перемичка INT може бути замкнута, що дозволить плати Arduino отримувати повідомлення (через переривання) про події від мікросхеми W5100.
  • Входи-виходи Arduino позначені 0 (Rx), 1 (Tx) – 13, GND, AREF. Висновок AREF (опорна напруга для аналогових входів).

Харчування мережевого модуля здійснюється від Arduino контролера або іншого мікропроцесорного керуючого пристрою, а також може здійснюватися від зовнішніх джерел живлення (блоків живлення, батарей). Діапазон вхідної напруги 36 – 57 В, вихідна напруга 9 Ст.

Характеристики:

вбудований контролер для перетворення даних в стандарт Ethernet – Wiznet iEthernet W5100;
сумісність з EEE802.3af;
низькі пульсації і шум на виході (100mVpp);
інтерфейс RJ45 зі швидкістю передачі даних до 100 Мбіт/с;
інтерфейс для карт пам'яті формату micro-SD;
ICSP інтерфейс (внутрішньосхемного програмування);
модель роз'єми RJ45 HR911105A;
діапазон вхідної напруги: 36 – 57В;
вихідна напруга: 9В;
захист від перевантаження і короткого замикання;
напруга пробою ізоляції: 1500 В;
габарити: 73 х 54 х 27 мм;
вага: 26 р.

Основні атрибути
Спосіб підключенняEthernet
