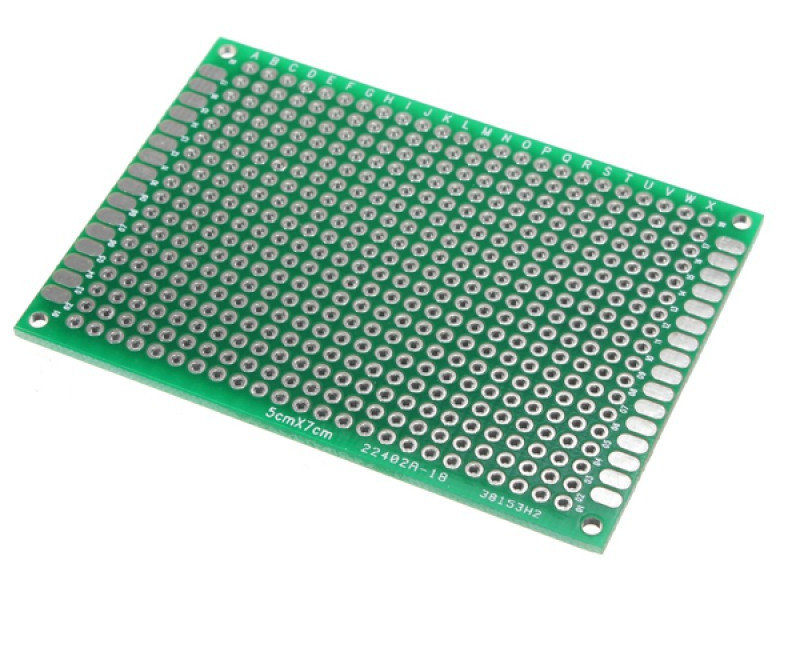

PCB 5x7 см двостороння друкована плата
- В наявності
- Код: 2168
25,30 ₴
- +380 (93) 309-40-75Лайф
PCB 5х7 см двостороння друкована плата використовується для електричного і (або) механічного з'єднання електронних компонентів за допомогою пайки. Плата призначена для реалізації проектів, які вимагають створення макетів (в т. ч. у нескладних проектах на мікроконтролерах Arduino).
Для использования печатной платы ее нужно зафиксировать на плоской поверхности. Для этого по углам платы есть четыре отверстия под крепление. Когда плата зафиксирована, можно начинать собирать макет. Электронные компоненты устанавливаются на плату посредством пайки. Печатная плата состоит из 432 монтажных отверстий и 64 контактных площадок (по 32 на каждую сторону платы). Монтажные отверстия сквозные и их паяльная маска продублирована с обеих сторон платы. Печатная плата не имеет своего проводящего рисунка, поэтому все компоненты нужно будет соединять между собой внешними проводниками. Для спрощення макетування рядки і стовпці контактів мають буквено-цифрові позначення. Коли макет готовий його можна підключити до Arduino контролера чи на самостійно виготовленому керуючому мікропроцесорному пристрою і починати роботу з макетом.
Характеристики:
двостороння друкована плата;
відстань між монтажними отворами: 2,54 мм;
монтажних отворів: 432;
контактних майданчиків: 64 (по 32 на кожну сторону плати);
рядки та стовпці контактів мають буквено-цифрові позначення;
розміри (Д х Ш х В): 70 х 50 х 1,5 мм;
вага: 10 р.
| Основні | |
|---|---|
| Тип друкованої плати | Двостороння |
- Ціна: 25,30 ₴
