Модуль зарядки літієвих Li-ion батарей від MicroUSB
- В наявності
- Код: 2189
26,45 ₴
- +380 (93) 309-40-75Лайф
Модуль використовується для зарядки від пк або зовнішнього джерела живлення Li-ion батарей і акумуляторів з напругою 2,9 – 4,2 Ст.
Для використання модуля потрібно підключити його до USB порту комп'ютера через кабель USB – microUSB тип B або підключити до відповідних клем модуля зовнішнє джерело живлення. Коли на модуль подається живлення (від комп'ютера або зовнішнього джерела живлення), починає горіти червоний світлодіод, синій світлодіод повинен мерехтіти. Потім до відповідних клем потрібно підключити батарею або акумулятор, які потрібно заряджати. Коли синій світлодіод почне горіти, значить, зарядка повністю зроблена.

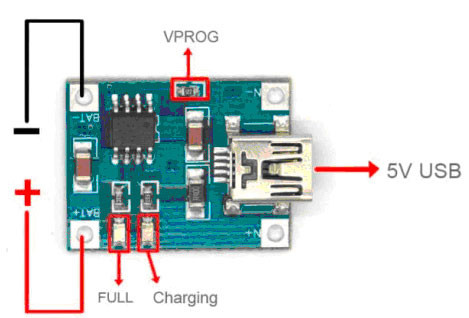

Модуль зарядки літієвих батарей має 3 роз'єми:
- гніздо microUSB тип B для підключення до комп'ютера і здійснення зарядки від USB-порту;
- для підключення зовнішнього джерела живлення використовується 2 клеми. Позначення контактів IN+ (підключення зовнішнього джерела живлення позитивної полярності), IN- (підключення зовнішнього джерела живлення негативної полярності);
- для підключення акумулятора або батареї, які потрібно заряджати використовується 2 клеми позначені BAT+ і BAT.
Питание модуля может осуществляться или от компьютера, или от внешнего источника питания. Напряжение питания модуля 4,5 – 5,5 В. Если напряжение питания превышает 5,5 В, срабатывает защита и уменьшается ток зарядки. Максимальное напряжение, на которое заряжается батарея 4,2 В.
Ток заряда можно регулировать с помощью изменения резистора VPROG.
По-умолчанию резистор VPROG 1,2 кОм, а ток заряда 1000 мА.
Характеристики:
модуль зібраний на мікросхема: TP4056;
оснащений гніздом: microUSB тип B;
вхідна напруга: 4,5 – 5,5 У;
вихідна напруга: 2,9 – 4,2 В;
струм зарядки: до 1000 мА (регулюється);
напруга повного заряду: 4,2 В;
робоча температура: -10 ? 85°С;
габарити: 25 х 19 х 10 мм;
вага модуля: 10 р.
