Модуль драйвер клавіатури і світлодіодним індикації TM1638 Arduino
- В наявності
- Код: 2193
126,50 ₴
- +380 (93) 309-40-75Лайф
Модуль TM1638 LED&KEY може використовуватися в проектах на мікроконтролерах в якості керуючої, показує і индикационной панелі.

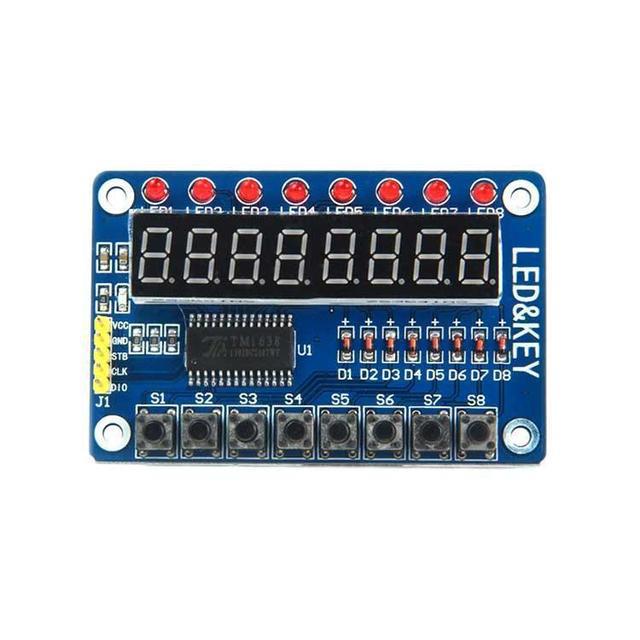

Модуль TM1638 LED&KEY має два 4-розрядних 7-сегментних світлодіодних індикатора, вісім кнопок, позначених S1 – S8, і вісім світлодіодів, позначених LED1 – LED8. В платі зроблені чотири монтажних отвори для закріплення на плоскій поверхні.
На світлодіодних індикаторах можуть відображатися такі символи:
Модуль TM1638 LED&KEY має однорядну групу з п'яти штирьових контактів. Два контакти на харчування і три на унікальний інтерфейс, що нагадує SPI:
- VCC – напруга живлення;
- GND – загальний контакт;
- STB – дозвіл роботи мікросхеми при низькому рівні сигналу. Після перемикання в активний рівень перший прийнятий байт сприймається як команда;
- CLK – тактовий сигнал при передачі даних в мікросхему;
- DIO – двонаправлена лінія даних. Передача синхронізується фронтом сигналу CLK.
Для роботи з Arduino контролерами потрібно правильно підключити модуль:
Після підключення до контролера потрібно завантажити і встановити бібліотеку для роботи з модулем. Після цього записати на контролер керуючу програму та починати роботу.
Харчування модуля TM1638 LED&KEY може здійснюватися або від контролера або від зовнішнього джерела живлення. Напруга живлення модуля становить 5 Ст. Максимальний споживаний струм 130 мА.
Характеристики:
модель модуля: LED&KEY;
мікросхема: TM1638;
напруга живлення: 5 В;
максимальний споживаний струм: 130 мА;
гранична частота сигналу синхронізації: 450 кГц;
розміри: 75 х 49 х 9 мм;
вага: 23 р.
