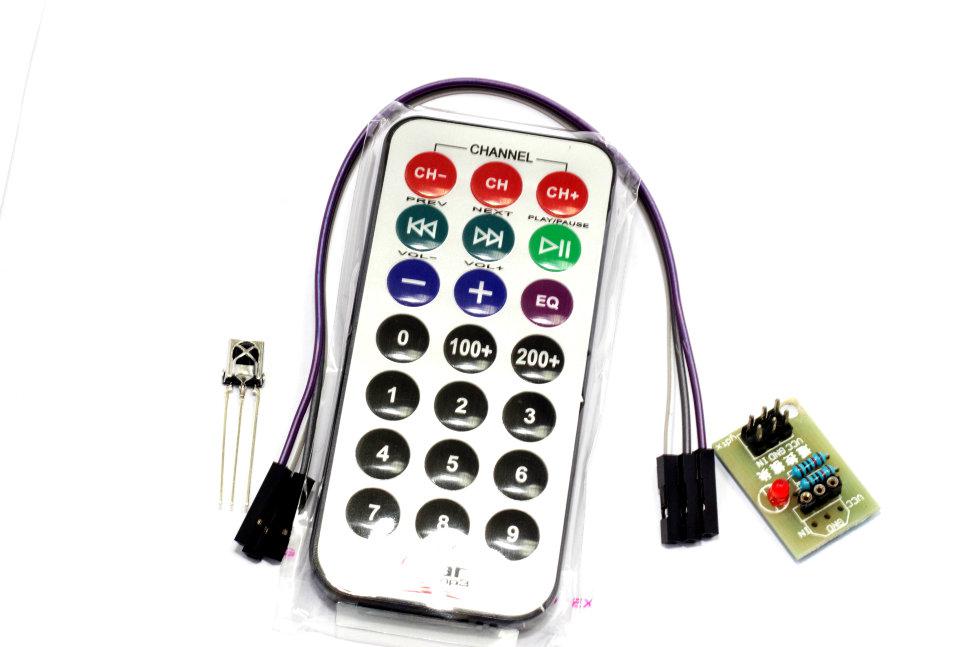

Модуль ІК управління HX1838 з пультом для Arduino

Модуль ІК управління HX1838 з пультом для Arduino використовується для керування різними пристроями на мікроконтролерах або мікропроцесорними пристроями на відстані (наприклад, Arduino контролери, аудіо - відеотехніка, системи безпеки тощо).
Для использования модуля ИК управления HX1838 с пультом для Arduino нужно установить в пульт ДУ батарейку типоразмера CR2025 (в комплект не входит). На задней крышке пульта изображено, как нужно установить батарейку. Потом нужно установить на плату инфракрасный приемник VS1833B. Для этого на плате есть специальный разъем с 3 отверстиями. датчик нужно установить до упора, чувствительным элементом наружу. После этого в контроллер устройства, которым нужно управлять, требуется записать специальные программы для работы с модулем. Коли модуль зібраний, потрібно підключити його до контролера або іншому мікропроцесорному пристрою, яким потрібно управляти. Підключення здійснюється за допомогою 3-х кабелю провідникового з коннекторами типу «мама» на кінці на кожен провідник під штирьові контакти з відстанню між контактами 2,54 мм Коннектори типу «мама» не з'єднані між собою в один коннектор, що дає свободу їхнього переміщення. На платі модуля є червоний світлодіод, який горить, коли на плату подається напруга живлення.
Модуль ІК управління HX1838 з пультом для Arduino має один 3-х контактний інтерфейс, повторений на платі три рази, тобто підключення модуля до контролера та харчування може проводитися до будь-якого з них. Всі повторення інтерфейсу з'єднані між собою, з чого випливає, що модуль може керувати трьома пристроями одночасно, але на всі пристрої буде подаватися однаковий сигнал. Позначення контактів VCC (напруга живлення), GND (загальний контакт), IN (цифровий вихідний сигнал на контролер).
Харчування модуля здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою, або зовнішнього джерела живлення (блоку харчування, батареї). Напруга живлення модуля 3,3 – 5 Ст.

Характеристики:

модель HX1838;
датчик модуля: приемник инфракрасного излучения VS1833B;
пульт дистанционного управления с 21 кнопкой;
типоразмер батарейки для пульта дистанционного управления: CR2025 (в комплект не входит);
дистанция приема: до 8 м (зависит от внешних факторов);
возможность подключения до трех устройств;
светодиодная индикация питания;
цифровой выходной сигнал;
напряжение питания: 3,3 – 5 В;
длина кабеля для соединения с контроллерами; 20 см;
размер платы модуля в собранном виде (Д х Ш х В): 24 х 16 х 33 мм;
размер пульта дистанционного управления (Д х Ш х В): 87 х 40 х 7 мм;
вага комплекту 15 р.
