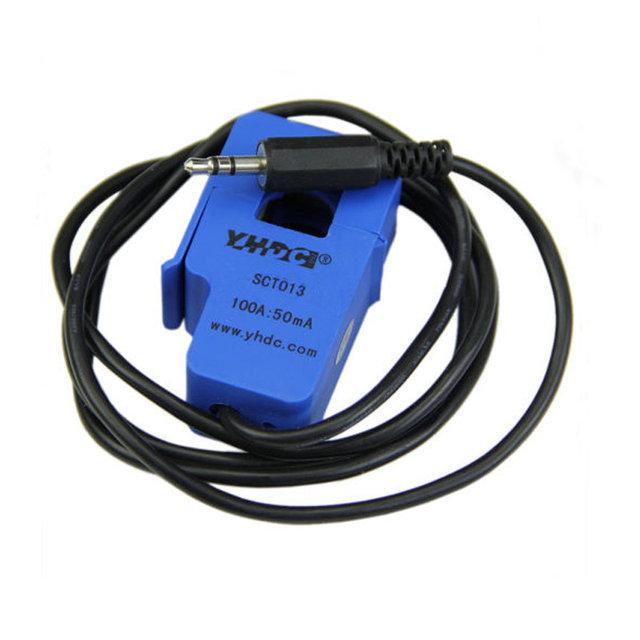

Датчик змінного струму 100А SCT-013-000, Arduino
- В наявності
- Код: 2318
307,05 ₴
- +380 (93) 309-40-75Лайф
Датчик змінного струму 100А SCT-013-000 може використовуватися в системах моніторингу енергоспоживання, захисту електрообладнання при перевірці ліній електропередач без втручання в силову електричну мережу (неінвазивний метод).
Для використання датчика струму SCT-013-000 потрібно створити схему підключення. Підключити SCT-013-000 безпосередньо до мікроконтролера неможливо т. к. він має струмовий вихідний сигнал. Схеми підключення до Arduino контролера можна подивитися тут, тут і тут. Датчик струму SCT-013-000 на виході має штекер Jack 3,5.
Користуватися штекером Jack 3,5 в проектах на мікроконтролерах незручно, тому рекомендується створити або придбати приблизно ось такий перехідник.
Для безпосереднього використання датчика струму SCT-013-000 потрібно потягнути за ручку-фіксатор, щоб відкрити чутливий елемент датчика. В якості чутливого елемента в датчику SCT-013-000 використовуються дві феритові П-подібні скоби. Потім потрібно помістити між феритових скоб силовий провід (обов'язково на один провід!) і заклацнути ручку-фіксатор.
Рівень вихідного сигналу датчика прямо пропорційний протікає через силовий провід струму. Датчик дозволяє виміряти
струм до 100 А. Співвідношення вхідного та вихідного сигналу 100 А дорівнює 50 мА на виході.
Характеристики:
модель: SCT-013-000;
вхідний сигнал: 0 – 100 А змінного струму;
співвідношення вхідного та вихідного сигналу: 100 А = 50 мА на виході;
вихідна напруга: 0 – 50 мВ;
матеріал сердечника: ферит;
розмір отвору для силового кабелю: 13 х 13 мм;
довжина кабелю: 1,18 м;
розміри: 32 х 22 х 57 мм;
вага: 63 р.
