ТопДатчик струму 5А ACS712, червон. Холу, модуль Arduino
влево

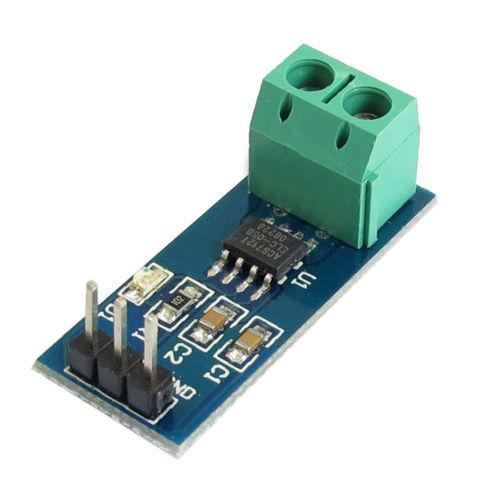

  • Датчик струму 5А ACS712, червон. Холу, модуль Arduino, фото 2
вправо

Датчик струму 5А ACS712, червон. Холу, модуль Arduino

  • В наявності
  • Код: 2329

103,50 грн

+380 (68) 596-73-95
Киевстар
  • +380 (93) 309-40-75
    Лайф
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Датчик струму 5А ACS712, червон. Холу, модуль Arduino
Датчик струму 5А ACS712, червон. Холу, модуль ArduinoВ наявності
103,50 грн
Купити
+380 (68) 596-73-95
Киевстар
  • +380 (93) 309-40-75
    Лайф
Опис
Інформація для замовлення

Датчик струму 5А ACS712 використовується для вимірювання сили струму та інтеграції в схеми захисту від перевантаження по струму, зарядні пристрої, імпульсні джерела живлення програмовані джерела струму.
Для використання датчика потрібно зібрати на його основі макет (підключити живлення, підключити до контролера, помістити датчик у схему вимірювання). Потім потрібно записати на контролер спеціальну програму, яка дозволяє працювати з датчиком. Після цього можна починати роботу. На корпусі датчика розташований світлодіод D1, який горить, коли на датчик подається напруга живлення. Датчик струму ACS712 заснований на принципі, відкритому в 1879 році Едвіном Холом (Edwin Hall), і названим його ім'ям.
Управління датчиком здійснюється або від Arduino контролера, або від іншого керуючого мікропроцесорного пристрою за допомогою спеціальних програм.
Датчик струму 5А ACS712 має два інтерфейси:

  • 3-контактний штирьовий інтерфейс для підключення до мікроконтролера. Контакти OUT (вихідний сигнал) – контакт для обміну даними між датчиком і мікроконтролером; VCC – напруга живлення; GND – загальний контакт.
  • для підключення вхідного струму на платі присутні 2 контакту-затиску.

Питание датчика осуществляется или от Arduino контроллера, или от другого управляющего микропроцессорного устройства, или внешнего источника питания (блока питания, батареи). Напряжение питания датчика 5В.

Характеристики:

принцип роботи датчика заснований на ефекті Холла;
датчик зібраний на мікросхемі: ACS712;
діапазон вимірювання струму: до 5А;
чутливість: 185 мВ/А;
максимальна смуга пропускання становить: 80 кГц;
при нульовому струмі, що протікає через датчик, вихідна напруга дорівнює половині напруги харчування (Vcc/2);
напруга живлення датчика: 5В;
температурний діапазон роботи: -40 – +85°С;
габарити датчика: 31,4 х 13,0 х 14,1 мм;
вага: 3 р.

  • Ціна: 103,50 грн
