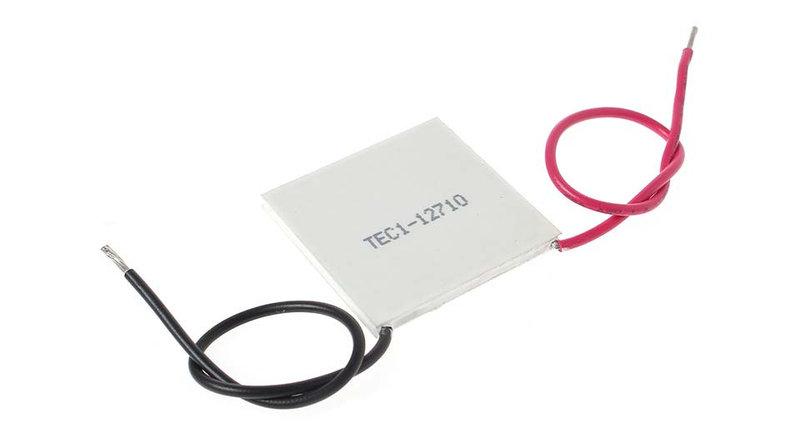

Термоелемент Пельтьє TEC1-12710, 15.4 У 10А 154Вт

Термоелемент Пельтьє TEC1-12710, 15.4 У, 10А, 154Вт використовується в ситуаціях, коли необхідно охолодження з невеликою різницею температур або енергетична ефективність охолоджувача не важлива. Наприклад, елементи Пельтьє застосовуються в ПЛР-амплификаторах (Полімеразна ланцюгова реакція), маленьких автомобільних холодильниках, так як застосування компресора в цьому випадку неможливо із-за обмежених розмірів, і, крім того, необхідна потужність охолодження невелика.
Крім того, елементи Пельтьє застосовуються для охолодження пристроїв з зарядовим зв'язком в цифрових фотокамерах. За рахунок цього досягається помітне зменшення теплового шуму при тривалих експозиціях (наприклад, у астрофотографії). Багатоступінчасті елементи Пельтьє застосовуються для охолодження приймачів випромінювання в інфрачервоних сенсорах.
Також елементи Пельтьє часто застосовуються для охолодження і термостатування діодних лазерів з тим, щоб стабілізувати довжину хвилі випромінювання. У приладах, при низькій потужності охолодження, елементи Пельтьє часто використовуються, як друга або третя ступінь охолодження. Це дозволяє досягти температур на 30 – 40 Кельвін нижче, ніж за допомогою звичайних компресійних охолоджувачів (до -80 для одностадійних холодильників і до -120 для двухстадийных).
Для використання термоелемента Пельтьє потрібно зібрати на його основі макет, підключити живлення у полярності, у відповідності з поставленим завданням (нагрівання або охолодження). Якщо підключати червоний провідник елемента Пельтьє до позитивного полюса, а чорний до негативного, то сторона з маркуванням буде "холодної", відповідно зворотна сторона ? "гарячої". Якщо змінити полярність живлення, зміниться напрям "перекачування" тепла (холоду), тобто можна простим перемикачем перетворити його з холодильника в нагрівач. Чим ефективніше буде відвід тепла з гарячою боку, тим ефективніше буде охолодження.

Харчування термоелемента Пельтьє може здійснюватися від будь-якого джерела постійного струму з напругою 12 – 17,4 Ст. Максимальна напруга живлення при температурі гарячої сторони 25 градусів – 15,2 Ст. Максимальна напруга живлення при температурі гарячої боку 50 градусів – 17,4 Ст.

Характеристики:

модель TEC1-12710;
наявність герметизації;
робоча напруга: 12 В;
максимальна напруга: 17,4 В (при температурі гарячої боку 50°C);
робочий струм: 10,5 А;
максимальна різниця температур між сторонами: 75°C;
споживана потужність: 154 Вт;
максимальна потужність охолодження: 96 Вт;
розміри: 40 x 40 x 3,3 мм;
довжина проводів: 27 см;
вага: 23 г;
кількість термопар: 127;
колір: білий.

ВАЖЛИВО: категорично забороняється допускати нагрів "гарячої" сторони термоелемента вище 50 градусів інакше через 1 ? 2 хвилини роботи, без відводу тепла, термоелемент вигорить (вийде з ладу). При проектуванні обов'язково вибирайте радіатор здатний розсіяти 154 Вт тепла, що виділяється. По можливості контролюйте температуру гарячої боку термоелемента будь-якими доступними Вам засобами (термопара, терморезистор тощо).
