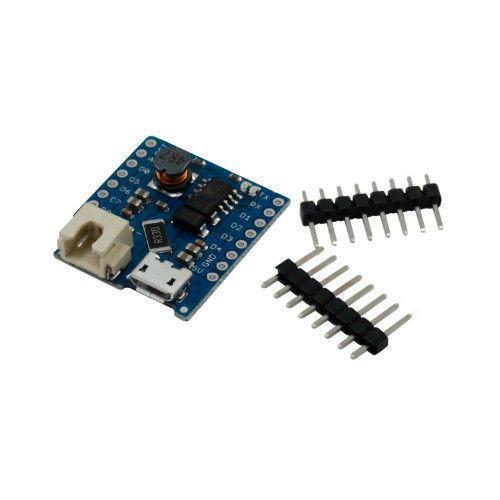

Модуль зарядки Li-ion батарей для Wemos D1 D1 mini

Модуль використовується для зарядки від пк або зовнішнього джерела живлення Li-ion акумуляторів з напругою 2,9 – 4,2 Ст. Для використання модуля потрібно підключити його до USB порту комп'ютера через кабель USB – microUSB тип B (в комплект поставки не входить) або підключити до адаптера живлення з гніздом USB тип A. Коли на модуль подається живлення від комп'ютера або зовнішнього джерела живлення, починає горіти зелений світлодіод (індикація живлення), синій світлодіод повинен мерехтіти (індикація заряду).
В якості роз'єму для вихідної напруги використовується XH2.54 2P типу «мама». Такий коннектор знайти важко, тому краще використовувати Dupont дроти. Полярність коннектора позначено піктограмою «+» і «-» на звороті плати модуля. Для безпосередньо зарядки потрібно, згідно з полярністю, підключити Li-ion акумулятор, який потрібно заряджати. Потім підключити до модуля напруга живлення і чекати повного заряду. Коли синій світлодіод почне горіти, значить зарядка повністю зроблена.
За замовчуванням, максимальний струм заряду становить 500мА, але на платі модуля передбачені клеми під перемичку, позначені J1. Якщо з'єднати клеми J1 перемичкою, максимальний струм заряду збільшитися до 1А.

Взаємодія з контролером Wemos mini:
Модуль сумісний з контролером Wemos Mini. Модуль поставляється на платі типорозміру Wemos Mini. У комплекті з платою йде пара колодок штирьових контактів з відстанню між контактами 2,54 мм Коннектори потрібні, щоб модульно з'єднати плату модуля з платою контролера. У комплекті з модулем йдуть тільки штирьові контакти, бо його можна використовувати тільки в самому верху модульної структури. Оскільки модуль використовує тільки контакти харчування, то всі інші контакти можуть бути доступні іншої периферії «сквозняком» через плату модуля.
При подачі живлення на контролер Wemos mini без подачі живлення на модуль – зарядка не проводиться, тобто модуль не бере напруга живлення від контролера.
При подачі живлення на модуль без подачі живлення на контролер, контролер включається. При підключенні до модулю акумулятора без подачі живлення на контролер і модуль – контролер включається і живиться від акумулятора, якщо напруга на акумуляторі достатня. Якщо в такій ситуації включити живлення модуля, почнеться заряд акумулятора, а контролер буде продовжувати працювати.
Из этого можно сделать вывод о том, что при наличии в модульной структуре контроллера и периферии модуля заряда Li-ion аккумуляторов, – с помощью него можно питать всю структуру, не подключая питание к контроллеру, но максимальный потребляемый структурой ток не должен превышать 1А (включая зарядку аккумулятора).

Характеристики:

модель: Battery Shield;
типорозмір: Wemos mini;
тип акумуляторів для заряду: Li-ion;
напруга заряду: 2,9 – 4,2 В;
струм заряду: 500 мА (може бути збільшений до 1 А);
напруга живлення: 5 В;
тип коннектора вихідної напруги: XH2.54 2P типу «мама»;
розміри: 27 х 25 х 8 мм;
вага: 3 р.

Комплект поставки:

• модуль зарядки Li-ion батарей для Wemos D1 D1 mini;
• штирьові контакти 2,54 мм - 2шт.
