Понижуючий перетворювач напруги DC-DC LM2596S 4.75-35В 1.25-26В
- Немає в наявності
- Код: 2530
74,75 ₴
- +380 (93) 309-40-75Лайф

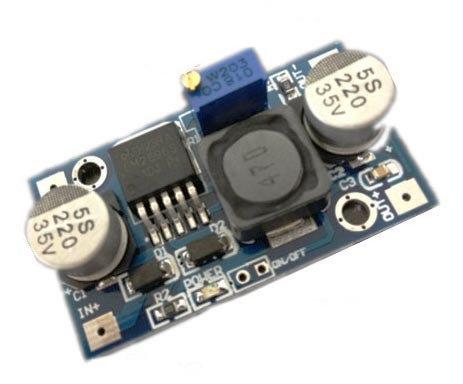

Понижуючий конвертер постійного струму LM2596S використовується для пониження вхідного напруги в ланцюзі. Використовується в нескладних проектах на мікроконтролерах.
Для використання понижуючого конвертера потрібно зібрати на його основі макет, а саме: з'ясувати, чи потрібно використовувати конвертер, підключити вхідна напруга, підключити потрібний пристрій до виходу, подати харчування, провести настройку конвертера і починати роботу.
Управління знижувальним конвертером здійснюється з допомогою настроечного резистора, який знаходиться на корпусі пристрою. З його допомогою можна змінювати значення вихідної напруги.
На знижувальному конвертері є два інтерфейси для підключення вхідного напруги і для підключення будь-якого пристрою до виходу конвертера.
Інтерфейс для підключення вхідного напруги має два контакти, до яких, за допомогою пайки, приєднується джерело вхідної напруги. Позначення контактів IN+, IN-.
Інтерфейс для підключення будь-якого пристрою до виходу конвертора має два контакти, до яких, за допомогою пайки, приєднується споживач вихідної напруги. Позначення контактів OUT+, OUT-.
Харчування понижуючого перетворювача здійснюється від джерела вхідного напруги. Напруга живлення 3 – 35 Ст.
Характеристики:
знижує значення вхідної напруги на виході;
вхідна напруга: 3 – 35 В постійного струму;
вхідний струм (номінальний): 2 А;
вхідний струм (максимальний): 3 А;
вихідна напруга: 1,5 – 30 В (є можливість регулювання з допомогою настроечного резистора);
вихідна потужність: 10 Вт (якщо вихідна потужність більше на схему потрібно додати радіатор);
робоча температура: 40°С;
максимальна температура: 85°С.
габарити конвертера: 46,8 х 25,8 х 13,8 мм;
вага: 14 р.
- Ціна: 74,75 ₴
