Блок живлення, регульований DC 0-30В, 3А, набір

Конструктор регульованого блоку харчування може використовуватися як досвідченими, так і початківцями радіоаматорами для покращення навичок читання схем, складання схем, пайки і т. п.
Даний конструктор дозволяє зібрати блок живлення за допомогою схеми, друкованої плати, монтажних і електронних компонентів, які йдуть в комплекті. Збірка проводиться шляхом механічного з'єднання елементів і пайки.
Після збірки і настройки конструктор можна використовувати як звичайний блок живлення.

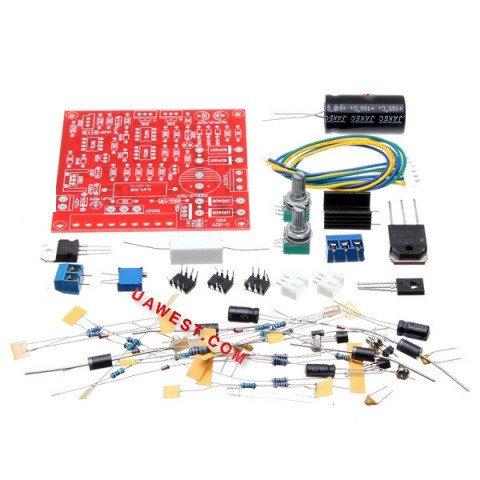

Конструктор складається з наступних монтажних і електронних компонентів:

• друкована плата виконана на текстоліті червоного кольору;
• 2 змінних резистора 10 кОм;
• 2 постійних резистора з опором 56 кОм;
• 2 постійних резистора з опором 27 кОм;
• 2 постійних резистора з опором 2,2 кОм;
• 2 постійних резистора з опором 1 кОм;
• 5 постійних резистора з опором 10 кОм;
• постійний резистор з опором 4,7 кОм;
• постійний резистор з опором 82 Ом;
• постійний резистор з опором 220 Ом;
• постійний резистор з опором 1,5 кОм;
• постійний резистор з опором 33 Ом;
• постійний резистор з опором 270 кОм;
• постійний резистор з опором 3,9 кОм;
• постійний резистор з опором 2,2 кОм потужністю 1 Вт;
• дротяний керамічний цементований резистор з опором 0,47 Ом потужністю 5 Вт;
• багатооборотний підлаштування резистор 3296W з опором 100 кОм;
• 2 постійних керамічних конденсатора з ємністю 100 пФ;
• постійний керамічний конденсатор з ємністю 330 пФ;
• постійний керамічний конденсатор з ємністю 0,1 мкФ;
• постійний керамічний конденсатор з ємністю 0,22 мкФ;
• електролітичний конденсатор з ємністю 3300 мкФ;
• 2 електролітичні конденсатори з ємністю 47 мкФ;
• електролітичний конденсатор з ємністю 10 мкФ;
• 4 випрямних напівпровідникових кремнієвих діода 1N5408;
• напівпровідниковий випрямний кремнієвий діод 1N4004;
• 4 випрямних напівпровідникових кремнієвих діода ST4148;
• 2 напівпровідникових стабілітрона C5V1;
• транзистор біполярний S9014;
• транзистор біполярний S9015;
• транзистор біполярний D1047;
• транзистор біполярний D882;
• стабілізатор напруги L7824CV;
• 3 операційних підсилювача TL081CP;
• червоний світлодіод;
• 3 кріпильних гвинта;
• радіатор;
• 2 гайки і 2 шайби для кріплення змінних резисторів;
• клемна колодка на 2 контакту;
• клемна колодка на 3 контакту;
• 2-піновий коннектор типу "тато";
• 2 3-піновим коннектора типу "тато";
• 2 3-провідникових дроти з 3-пиновыми коннекторами типу "мама".

Характеристики:

вхідна напруга: 24 В змінного струму;
вихідна напруга: 0-30 В постійного струму;
максимальна вхідна навантаження: 3 А;
вихідна навантаження: від 2 мА до 3 А;
пульсація вихідної напруги: 0,01 %;
розміри друкованої плати: 84,5 х 84,1 х 1,5 мм;
вага комплекту: 88 р.
