Блок живлення, конвертер струму DC-DC, 60В 5А 300Вт

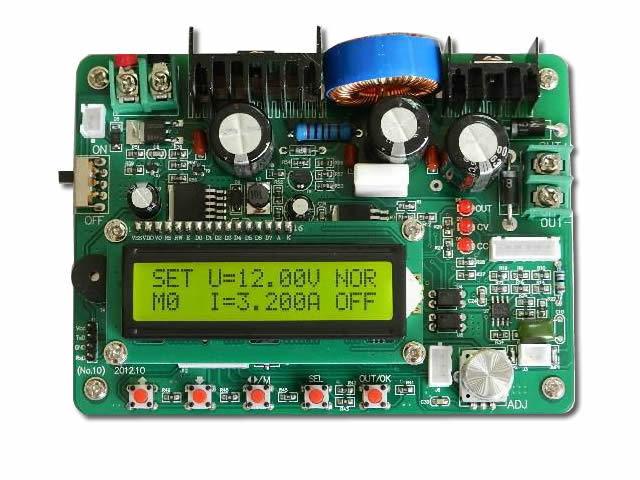

Блок живлення ZXY6005S використовується для живлення різних пристроїв з напругою живлення до 60 В постійного струму. ZXY6005S може використовуватися в майстернях з ремонту, навчальних і дослідницьких лабораторіях, в домашніх умовах для створення різних проектів і т. п.
Для використання блоку живлення ZXY6005S потрібно підключити дотримуючись полярності до клем, позначених IN+, IN-, напруга живлення значенням 13 – 62 В постійного струму. Далі перевести перемикач включення в положення ON, після чого розпочнеться завантаження прошивки (версія прошивки 2.5) і через дві секунди буде доступно головне меню. Конвертер струму ZXY6005S є знижувальним, тобто якщо Ви хочете отримати на виході 24,5 В, то потрібно подати живлення не менше 26 Ст. Різниця вхідної та вихідної напруги завжди буде більше 1 Ст.


Тепер можна приступати до настроювання і калібрування блоку живлення.
Налаштування ZXY6005S проводиться за допомогою кнопок і графічного інтерфейсу, який відображається на рідкокристалічному дисплеї 1602.

Це меню налаштування вихідного напруги, вихідного струму або вибір одного з раніше збережених значень струму і напруги.
Для вибору раніше збережених значень натискайте кнопку «/M». При кожному натисканні буде обрана одна з комірок пам'яті M0 – M9. Для вибору комірки пам'яті натисніть кнопку «OUT/OK». Після виключення/включення ZXY6005S завжди буде обрана осередок M0.
Налаштування значення вихідної напруги і струму.
У режимі вибору напруги і струму натискаємо кнопку «SEL» після чого на дисплеї з'явиться курсор, який буде встановлений навпроти значення напруги:

Для зміни значення можна повертати ручку енкодера або використовувати кнопки «page up» і «page down» (дійсно для всіх пунктів меню). Для переміщення курсору між розрядами значення потрібно натиснути кнопку «/M».
Знову натискаємо кнопку «SEL» – курсор переміститися на вибір значення струму.

Для зміни значення можна повертати ручку енкодера або використовувати кнопки «page up» і «page down». Для переміщення курсору між розрядами значення потрібно натиснути кнопку «/M» (дійсно для всіх пунктів меню).
Перед подачею вихідної живлення підключіть навантаження. Щоб вийти в режим подачі живлення потрібно натиснути кнопку «OUT/OK». Якщо струм навантаження менше 3 А, то ZXY6005S буде знаходиться в режимі CV (напруга константа), якщо струм навантаження збільшиться більше 3 А, то блок живлення перейде в режим CC (струм константа). Коли включений режим подачі живлення – горить світлодіод OUT. В режимах CV (напруга константа) і CC (струм константа) також мають відповідні світлодіоди CV або CC. Також режими CV CC відображаються на дисплеї:

Якщо в режимі подачі живлення натиснути кнопку «page up», то на дисплеї з'явиться таймер тривалості роботи. Якщо при вибраному таймері натиснути «page down», то він скинеться і відлік піде з нуля:

Графічний інтерфейс ZXY6005S має 15 пунктів меню:
(1) SET U-CAL ? калібрування значення вихідної напруги.
(2) SET I-CAL ? калібрування значення вихідного струму.
(3) SET OVP(E1) ? вибір максимального значення вихідної напруги.
(4) SET OCP(E2) ? вибір максимального значення вихідного струму.
(5) SET OPP(E3) ? вибір максимального значення вихідний навантаження.
(6) SET OAH(E4) ? вибір максимального значення вихідного навантаження в ампер/годин.
(7) SET OFFTIME(E5) ? вибір максимального значення часу навантаження
(8) ---SAVE DATA!--- ? зберегти поточні дані.
(9) Start up ? установка включений або вимкнений вихід при включенні блоку живлення.
(10) System Recover ? відновлення заводських налаштувань.
(11) Enable Sound ? увімкнути або вимкнути зумер.
(12) Save Parameter ? зберегти поточні параметри.
(13) Set Addr. Code ? налаштування адресного коду.
(14) Set BaudRates ? настройка швидкості обміну даними по інтерфейсу RS232 в бодах.
(15) Charge Mode ? установка включена або виключена функція зарядки при включенні блоку живлення.
Після налаштування параметрів потрібно провести калібрування:
Калібрування напруги. Потрібно вибрати пункт меню SET U-CAL.

Калібрування вихідної напруги:

• S0 — виставляємо по мультиметру 28 — OUT/OK
• S1 — виставляємо по мультиметру 5 — OUT/OK
• S0 — виставляємо по мультиметру 28 — OUT/OK
• S1 — виставляємо по мультиметру 5 — OUT/OK.

Продовжувати до тих пір, поки показання не треба буде міняти, як тільки обертання ручки енкодера не потрібно, то після S1 при натисканні OUT/OK буде S2.

Калібрування точності виміру:

• S2 — выставляем на индикаторе 28 В — OUT/OK
• S3 — выставляем на индикаторе 5 В — OUT/OK
• S2 — выставляем на индикаторе 28 В — OUT/OK
• S3 — выставляем на индикаторе 5 В — OUT/OK.

Продолжать до тех пор, пока показания не надо будет менять, как только вращение ручки энкодера не требуется, то после S3 операция будет завершена и плата перейдет в режим стартового экрана, сохраняем настройку.
Калибровка тока. Нужно выбрать пункт меню SET I-CAL.
Подключаем нагрузку с током потребления заведомо больше чем 2,8 Ампера при 10 Вольт
напряжении.

Калибровка точности установки выхода:

• S0 — виставляємо по мультиметру 2,8 А — OUT/OK
• S1 — виставляємо по мультиметру 200 мА — OUT/OK
• S0 — виставляємо по мультиметру 2,8 А — OUT/OK
