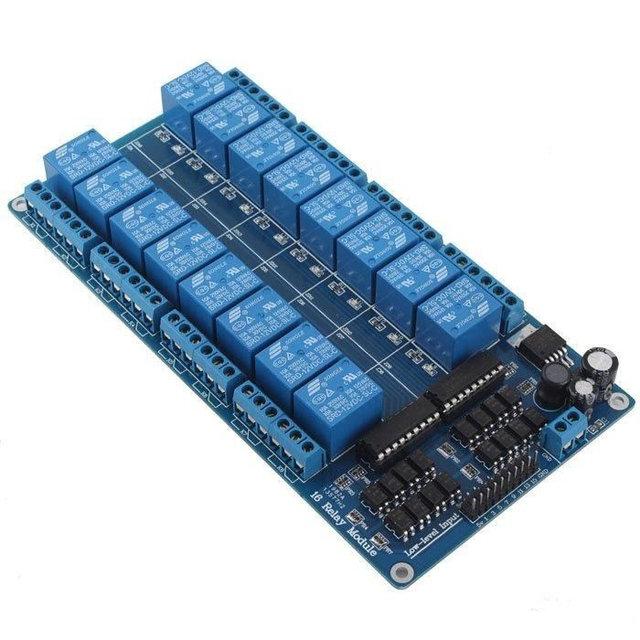

16-канальний модуль реле 5V для Arduino PIC ARM

16-ти канальний модуль реле 15V для Arduino PIC ARM AVR використовується для керування різними приладами з великим вхідним струмом.
Для використання релейного модуля до нього потрібно підключити керований пристрій. Потім потрібно підключити до модуля живлення 5В (до висновків 5V і GND). Потім до керуючим висновків 1 – 16 релейного модуля потрібно підключити мікроконтролер, комп'ютер або інший керуючий пристрій і приступати до роботи. А до висновків 5V і GND подати додаткове живлення 5В від мікроконтролера або іншого керуючого пристрою, або від зовнішнього джерела живлення (блоку харчування, батареї).
До кожного з 16 реле підключений червоний світлодіод, який буде світитися, коли реле включено.
Управління модулем здійснюється за допомогою мікроконтролера, комп'ютера або іншого мікропроцесорного керуючого пристрою.
Релейний модуль має три інтерфейсу для підключення керуючого пристрою (мікроконтролера, комп'ютера), для підключення керованих приладів до реле, для підключення живлення 12В:

• для підключення релейного модуля до керуючого пристрою використовується 20-піновий інтерфейс. Контакти GND і 5V для підключення 5 В, виводь 1 – 16 для підключення керуючого сигналу;
• для підключення керованих приладів до реле на платі присутній 48 контактів-затискачів (по 3 на кожну реле);
• для підключення живлення 5 В використовується 2 контакту затиску.

Живлення релейного модуля здійснюється або від керуючого пристрою, або від зовнішніх джерел живлення (блоків живлення, батарей).

Характеристики:

робочий струм одного реле: 15 – 25мА;
реле здатні комутувати навантаження: до 10А 250В;
керуюча напруга реле: 5 В;
реле високого струму: AC250V 10A, AC125V 10A, DC30V 10A , DC28V 10A;
світлодіодна індикація стану кожного реле;
стандартний інтерфейс, через який можна керувати релейним модулем: за допомогою контролерів Arduino 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic або комп'ютера;
Фізичні розміри: 180 х 90 х 18 мм;
вага: 256 р.
