Конструктор модуль регулятора напруги LM317, Збери
- Немає в наявності
- Код: 2543
179,40 ₴
+380 (68) 596-73-95
Киевстар
- +380 (93) 309-40-75Лайф
повернення товару протягом 14 днів за рахунок покупця
Конструктор модуль регулятора напруги LM317, ЗбериНемає в наявності
179,40 ₴
Опис
Інформація для замовлення
Набір для створення модуля плавного регулювання напруги. Може працювати як з постійним, так і змінним вхідним напругою. Ідеальний для вивчення радіотехніки.

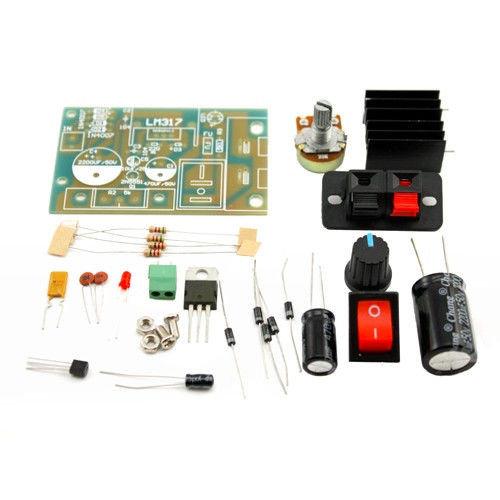

Склад набору:
| Найменування | Характеристика | Код | К-сть |
| Резистор | 200R | R1 | 1 |
| 15K | R2 | 1 | |
| Потенціометр | 5K | VR1 | 1 |
| Керамічний конденсатор | 104P | C1-C4 | 2 |
| Електролітичний конденсатор | 2200u F/50V | C2 | 1 |
| 10u F/25V | C3 | 1 | |
| 470u F/50V | C5 | 1 | |
| Діод | 1N4007 | D1~D5 | 5 |
| Світлодіод (LED) | Ф3 червоний | D6 | 1 |
| Транзистор | 9014 | Q1 | 1 |
| Регулятор напруги 1.2 V для 37V | LM317T | U1 | 1 |
| Радіатор | 30*25*30мм | U1 | 1 |
| Клеми і перемикачі | KF-301-2P | J1 | 1 |
| DC*5.5-2.1 | J2 | 1 | |
| 2.54 2P (vertical) | J3 J4 | 2 | |
| 4mm banana jack | P1 P2 | 2 | |
| Ручка | 180° | VR1 | 1 |
| Мідний циліндр | M3 10+6 | 4 | 4 |
| Муфта | М3 | 4 | 4 |
| Гвинт | M3 6 | 1 | 1 |
| Поддерживающия вставка для LED | Ф4 6мм | 1 | 1 |
| Вихідний провід | banana jack | 1 | 1 |
| Друкована плата | 69*50мм | 1 | 1 |
Схема монтажу модуля:
Діапазон вхідної напруги: постійне 5-35 В, перемінний 6-25 У
Діапазон вихідної напруги: постійне 1.3-30
Максимальний струм: 1 А
Розмір плати: 7.0 х 4.7 см
